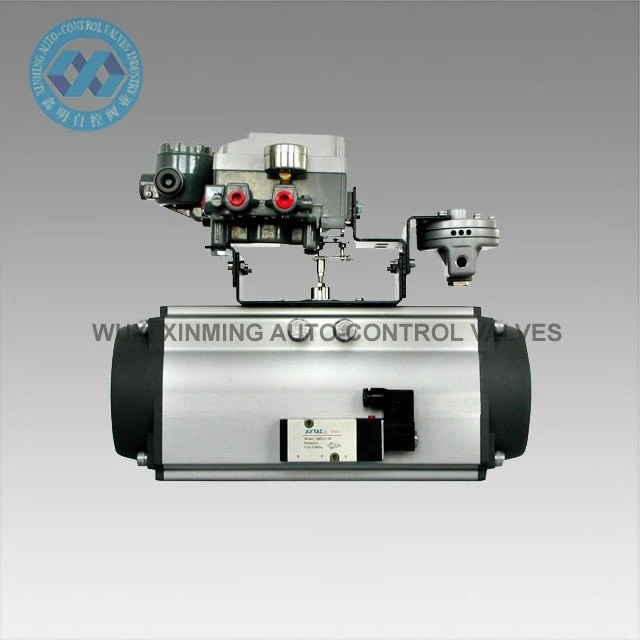

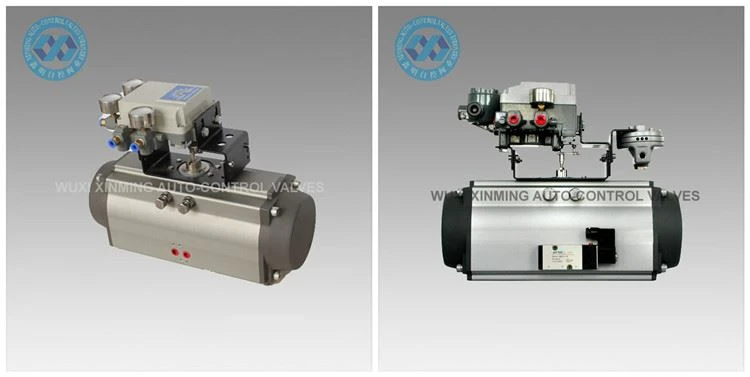

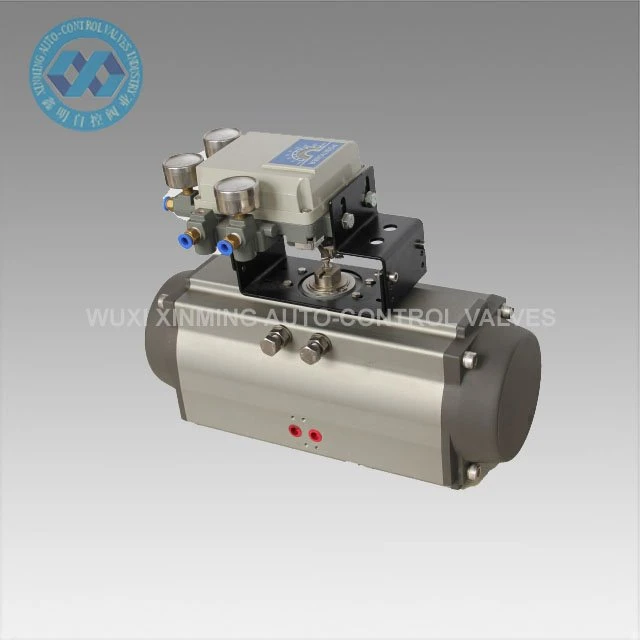

Mahsulot bilan tanishish
AT pnevmatik aktuator kelebek klapanlari, shar klapanlari va aylanma harakatli mashinalarni avtomatik boshqarish uchun ishlatiladi. Aniq alyuminiy qotishmasidan yasalgan, qattiq oksidlanish bilan ishlov beradigan er-xotin pistonli pistonlar burilish burchagi aniqligi va xizmat muddatini yaxshilaydi. XM seriyali tokchali va pinionli pnevmatik burilish aktuatorlari o'ziga xos uslubga ega, texnologiyada ilg'or, ishlab chiqarishda aniq, tejamkor va ixcham dizaynga ega va samaradorlik va iqtisodiyotni yaxshilash uchun boshqa aksessuarlar bilan bevosita jihozlanishi mumkin.
Tez tafsilotlar
Mahsulot nomi: AT pnevmatik aktuator
Brend nomi: XM va OEM ham qabul qilinadi
Aktivatorning o'lchami: 32mm-400mm
Burilish burchagi: 0 ° ~ 90 ° (± 5 °)
Ishlash harorati oralig'i: -20 ℃ ~ +80 ℃ (standart)
-40 ℃ ~ +80 ℃ (past harorat)
-15 ℃ ~ 150 ℃ (yuqori harorat)
Havo bosimi: 0,2 ~ 0,8MPa, maksimal 10Mpa
Yuqori ulanish: VDI/VDE3845 NAMUR
Pastki ulanish: ISO 5211 va DIN3337
Material: alyuminiy qotishmasi
Tuzilishi: tokchali va pinionli, ikkita raftli pistonli
Aktuator korpusining sirtini qayta ishlash: qattiq anodlangan yoki oksidlanish
Qopqoqning rangi: qora kulrang, qora, quyuq ko'k, osmon ko'k, qizil, to'q sariq, yashil va boshqalar.
Sertifikatlash: Idoralar, ATEX, SIL3, ISO9001: 2016
Texnik parametr
XN PNEVATIKA AKTUATORNING TORQ JADVALIDA
Model | Kirish havo bosimi (birlik: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Havo bosimi chiqish momenti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

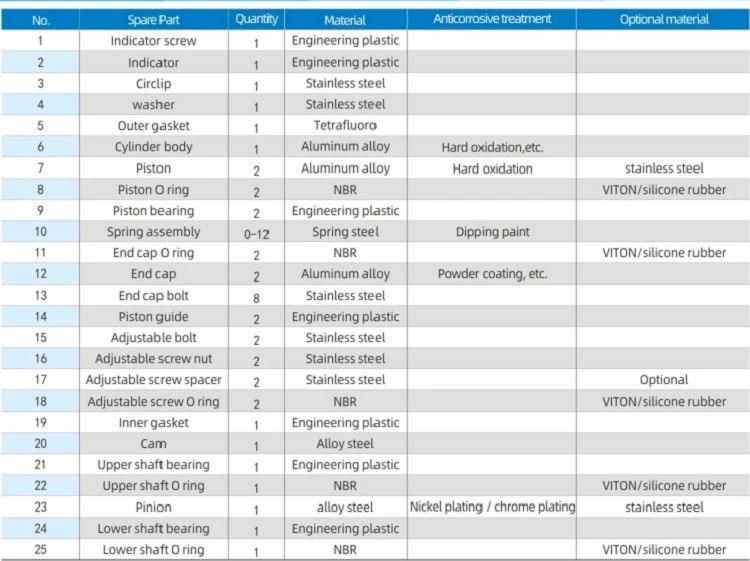

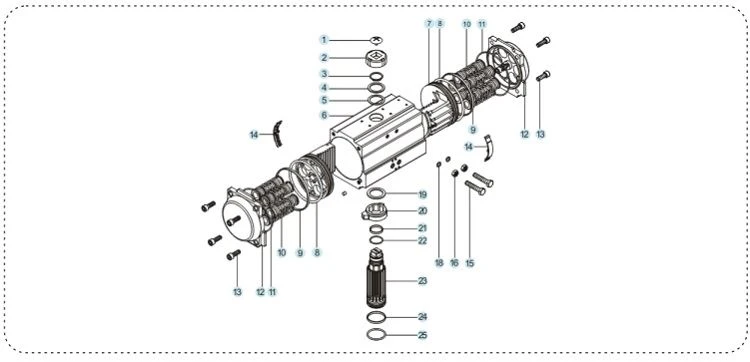

Ehtiyot qismlar va materiallar

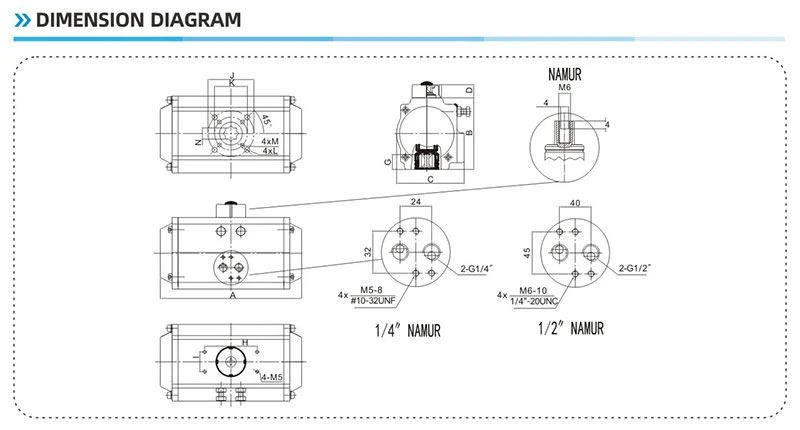

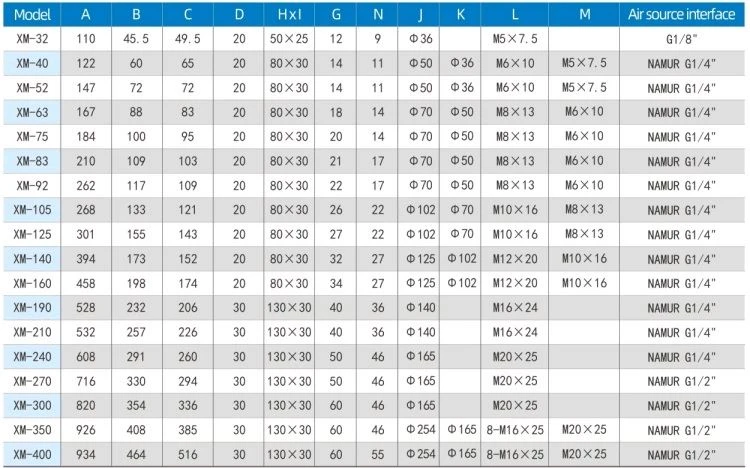

O'lchov diagrammasi
Afzallik
1) Barcha muhim ehtiyot qismlar yaxshi ishlash va xizmat muddatini ta'minlash uchun kuchini katta darajada oshirish uchun qattiq anodizatsiya bilan ishlov beriladi.
2) Jarayonning aniqligi va xizmat muddatini ta'minlash uchun barcha jarayonlar CNC tomonidan bir martalik shakllanadi.
Kompaniya Kirish
2007 yildan beri WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD tashkil etilgan.
Biz asosan pnevmatik aktuator, pnevmatik shar valfi, pnevmatik kelebek vana, pnevmatik/elektr nazorat valfi va boshqalarni ishlab chiqaramiz.

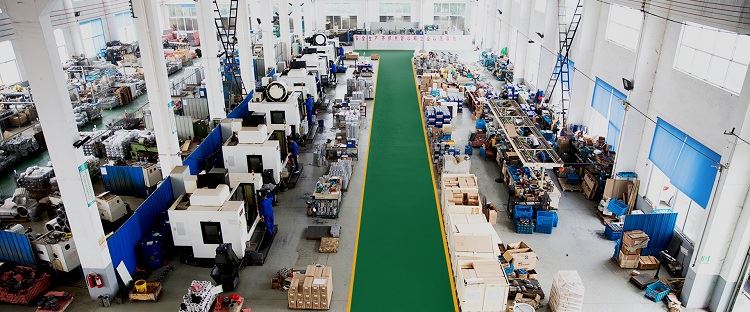

Bizning kompaniyamizda ilg'or ishlov berish uskunalari va murakkab sinov uskunalari mavjud. Bizning ishlov berish uskunalariga torna, frezalash dastgohi, burg'ulash mashinasi, planya, burg'ulash mashinasi, CNC torna, CNC ishlov berish markazlari va boshqa uskunalar kiradi. Hammasi bo'lib 30 ta to'plam mavjud, ulardan 5 tasi vertikal mashina markazi va bir nechta zamonaviy CNC torna dastgohlari.
