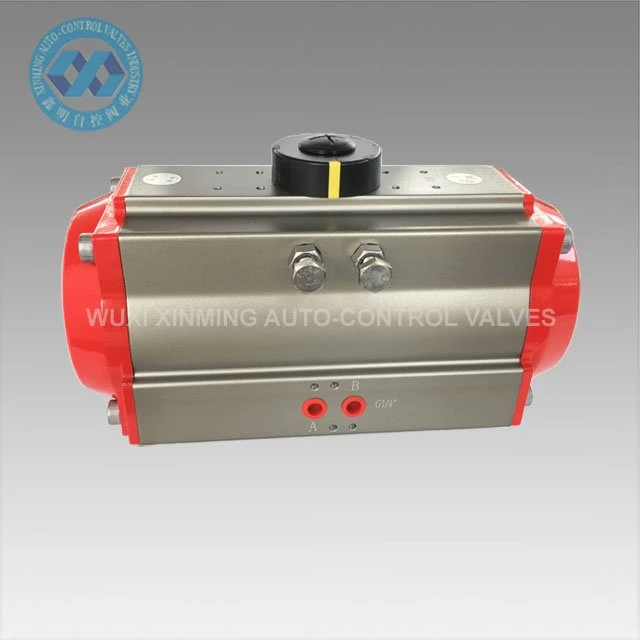

Pnevmatik aylanadigan aktuatorlar ish energiyasini ishlab chiqarish uchun siqilgan havodan foydalanadi. Ba'zilari vanalarni masofadan boshqarish uchun mo'ljallangan. Pnevmatik aylanadigan aktuatorlar bardoshli, o'lchamlariga nisbatan yuqori kuchlarni ta'minlaydi va xavfli muhitda ishlatilishi mumkin.
Mahsulot tafsilotlari:
| Mahsulot nomi | Pnevmatik aylanadigan aktuator |
| Brend nomi | XM va OEM ham qabul qilinadi |
| Aktuator o'lchami | 32 mm-400 mm |
| Burilish burchagi | 0 daraja ~ 90 daraja (±5 daraja) |
| Ishlash harorati oralig'i |
-20 daraja ~ +80 daraja (standart) -40 daraja ~+80 daraja (past harorat) -15 daraja ~ 150 daraja (yuqori harorat) |
| Havo ta'minoti bosimi | 0,2~0,8 MPa, 10 MPa maksimal |
| Yuqori ulanish | VDI/VDE3845 NAMUR |
| Pastki ulanish | ISO 5211 va DIN 3337 |
| Material | Alyuminiy qotishmasi |
| Tuzilishi | raf va pinion, ikki rafli pistonlar |
| Aktuator tanasi sirtini qayta ishlash | qattiq{0}}anodlangan |
| Qopqoqning oxiri rangi | qora, qora, to'q ko'k, osmon ko'k, qizil, to'q sariq, yashil va boshqalar. |
| Sertifikatlash | Idoralar, ATEX, SIL3, ISO9001: 2016 |

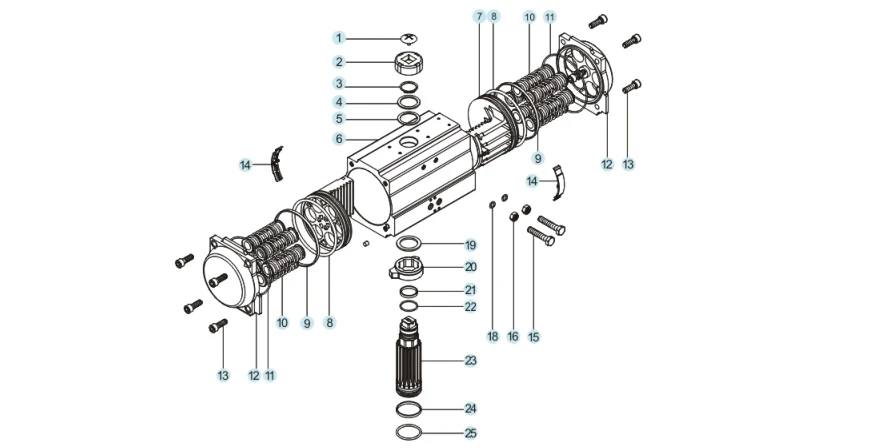

Ehtiyot qismlar va materiallar:
| YO'Q. | Zaxira qism | Miqdori | Material | Antikorozif davolash | Ixtiyoriy material |
| 1 | Ko'rsatkich vinti | 1 | Muhandislik plastmassasi | ||
| 2 | Ko'rsatkich | 1 | Muhandislik plastmassasi | ||
| 3 | Circlip | 1 | Zanglamaydigan po'lat | ||
| 4 | Kir yuvish mashinasi | 1 | Zanglamaydigan po'lat | ||
| 5 | Tashqi qistirma | 1 | Tetrafloro | ||
| 6 | Silindr tanasi | 1 | Alyuminiy qotishmasi | Qattiq oksidlanish va boshqalar. | |
| 7 | Piston | 2 | Alyuminiy qotishmasi | Qattiq oksidlanish | Zanglamaydigan po'lat |
| 8 | Piston O halqasi | 2 | NBR | VITON/silikon kauchuk | |
| 9 | Pistonli podshipnik | 2 | Muhandislik plastmassasi | ||
| 10 | Bahor yig'ilishi | 0-12 | Bahor po'lati | Cho'kuvchi bo'yoq | |
| 11 | Oxirgi qopqoq O halqasi | 2 | NBR | VITON/silikon kauchuk | |
| 12 | Yakuniy qopqoq | 2 | Alyuminiy qotishmasi | Chang qoplamasi va boshqalar. | |
| 13 | Oxirgi qopqoq murvati | 8 | Zanglamaydigan po'lat | ||
| 14 | Piston qo'llanmasi | 2 | Muhandislik plastmassasi | ||
| 15 | Sozlanishi murvat | 2 | Zanglamaydigan po'lat | ||
| 16 | Sozlanishi vintli gayka | 2 | Zanglamaydigan po'lat | ||
| 17 | Sozlanishi vintli bo'shliq | 2 | Zanglamaydigan po'lat | Ixtiyoriy | |
| 18 | Sozlanishi vint O halqasi | 2 | NBR | VITON/silikon kauchuk | |
| 19 | Ichki qistirma | 1 | Muhandislik plastmassasi | ||
| 20 | Cam | 1 | Qotishma po'lat | ||
| 21 | Yuqori mil rulmanı | 1 | Muhandislik plastmassasi | ||
| 22 | Yuqori mil O halqasi | 1 | NBR | VITON/silikon kauchuk | |
| 23 | Pinion | 1 | Qotishma po'lat | Nikel qoplama / xrom qoplama | Zanglamaydigan po'lat |
| 24 | Pastki milya podshipniklari | 1 | Muhandislik plastmassasi | ||
| 25 | Pastki mil O halqasi | 1 | NBR | VITON/silikon kauchuk |

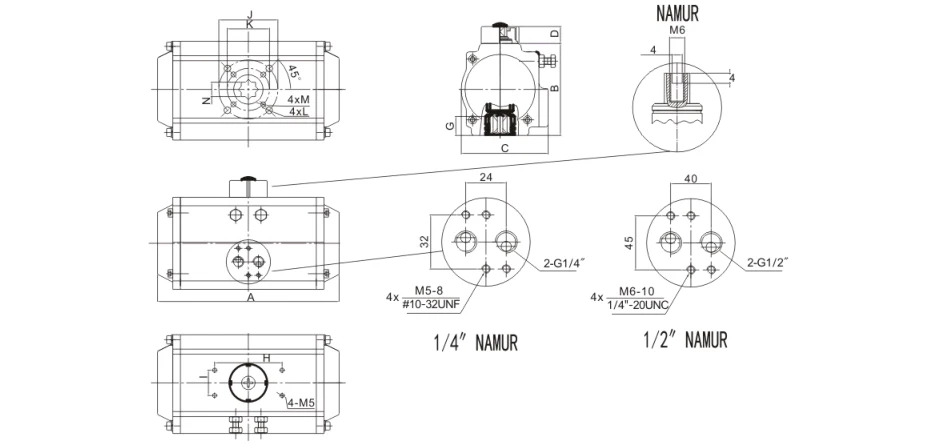

O'lchov diagrammasi:
Mahsulot xususiyatlari:
| Model | A | B | C | D | H×I | G | N | J | K | L | M | Havo-manba interfeysi |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Afzallik
1) Barcha muhim ehtiyot qismlar yaxshi ishlash va xizmat muddatini ta'minlash uchun ularning kuchini katta darajada oshirish uchun qattiq anodizatsiya bilan ishlov beriladi.
2) Jarayonning aniqligi va xizmat muddatini ta'minlash uchun barcha jarayonlar-bir martalik CNC tomonidan shakllantiriladi.
Ilova
Pnevmatik aylanadigan aktuatorlar turli xil yonuvchan, korroziy, chang, kuchli magnit maydon, radiatsiya, tebranish va korroziyaga qarshi ichki yoki tashqi muhitga qo'llanilishi mumkin va elektr energiyasi, neft-kimyo, metallurgiya, neft, tabiiy gaz, shaharlar, binolar va boshqa sohalarda keng qo'llaniladi. Kimyo sanoati, neftni qayta ishlash, tog'-kon sanoati, elektrostantsiyalar, metallurgiya, qurilish, tibbiyot, oziq-ovqat, tabiiy gaz, ilmiy tadqiqotlar va boshqalar.
Ta'minot qobiliyati
Ta'minot qobiliyati: oyiga 10000 dona, Pnevmatik aylanadigan aktuator
Qadoqlash va yetkazib berish
Qadoqlash detali:
1) Ichida ko'pikli qadoqlangan alohida karton
2) Okeanga jo'natish uchun kontrplak qutisi
3) Havo jo'natish uchun kontrplak sxemasidan
Ketish porti: Shanxay, Xitoy
Bajarish vaqti:
|
Miqdori (birlik) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Vaqt (kun) |
Stokdagi tovarlar |
7 |
20 |
Muzokaralar olib borish uchun |
Bizning xizmatimiz
1) 7x24 soat ishonch telefoni
2) Qattiq sifat nazorati
3) Qulay narxda yaxshi sifat
4) Ajoyib xizmatdan keyingi-xizmat
5) Onlayn texnik yordam
6) Tez yetkazib berish muddati
Biz haqimizda:
Wuxi Xinming Auto{0}}control Valves Co., Ltd. kompaniyasi ISO9001 sertifikatiga ega XM seriyali pnevmatik aktuatorlar va ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartlariga mos avtomatik boshqaruv klapanlarini ishlab chiqarishga ixtisoslashgan. Ilg'or ilmiy-tadqiqot imkoniyatlari va ishlab chiqarish quvvatlari bilan mahsulotlarimiz neft va gaz, kimyo va elektr stansiyalarini o'z ichiga olgan turli sohalarga xizmat ko'rsatadi va innovatsion yechimlar va ishonchli ishlash orqali "Birinchi navbatda texnologiya, sifat ustunligi" bo'yicha majburiyatimizni o'zida aks ettiradi.
