Mahsulot bilan tanishish
90 darajali pnevmatik aktuatorlar o'ziga xos uslublarga, ilg'or texnologiyalarga, aniq ishlab chiqarishga, iqtisodiy va ixcham dizaynga ega va samaradorlik va iqtisodni yaxshilash uchun boshqa aksessuarlar bilan bevosita jihozlanishi mumkin.
Tez tafsilotlar

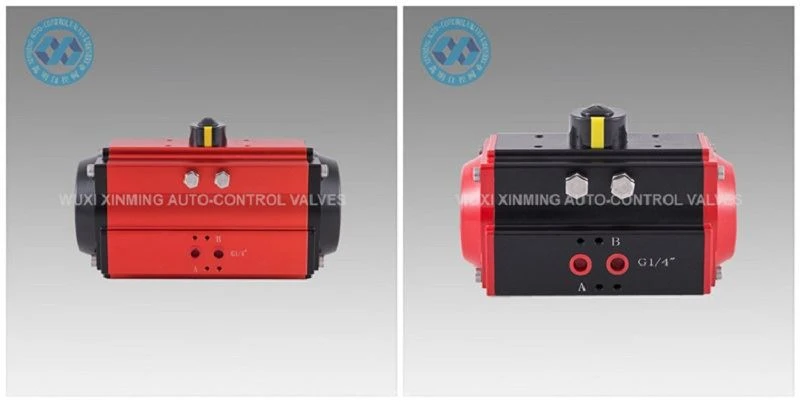

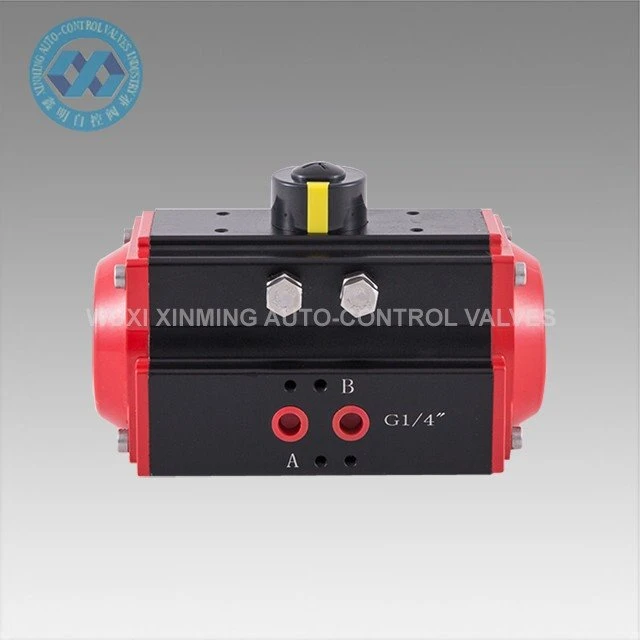

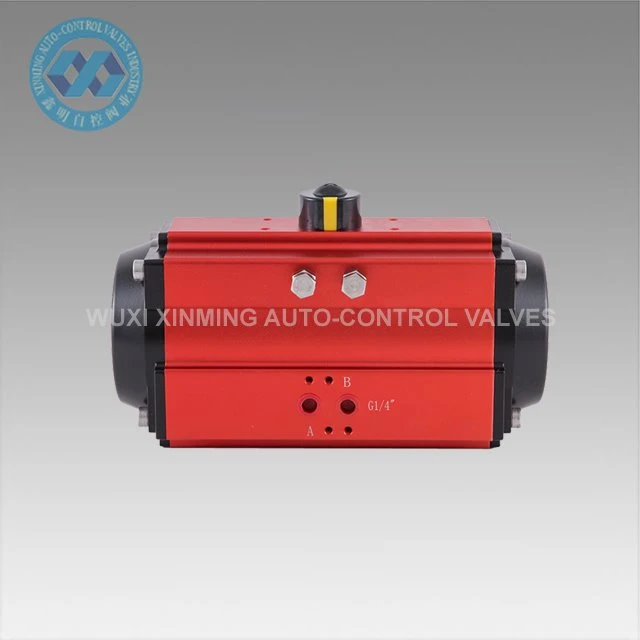

Mahsulot nomi: 90 darajali pnevmatik aktuator
Brend nomi: XM va OEM ham qabul qilinadi
Aktivatorning o'lchami: 32mm-400mm
Burilish burchagi: 0 ° ~ 90 ° (± 5 °)
Ishlash harorati oralig'i: -20 ℃ ~ +80 ℃ (standart)
-40 ℃ ~ +80 ℃ (past harorat)
-15 ℃ ~ 150 ℃ (yuqori harorat)
Havo bosimi: 0,2 ~ 0,8MPa, maksimal 10Mpa
Yuqori ulanish: VDI/VDE3845 NAMUR
Pastki ulanish: ISO 5211 va DIN3337
Material: alyuminiy qotishmasi
Tuzilishi: tokchali va pinionli, ikkita raftli pistonli
Aktuator korpusining sirtini qayta ishlash: qattiq anodlangan yoki oksidlanish
Qopqoqning rangi: qora kulrang, qora, quyuq ko'k, osmon ko'k, qizil, to'q sariq, yashil va boshqalar.
Sertifikatlash: Idoralar, ATEX, SIL3, ISO9001: 2016
Texnik parametr
XM 90 darajali pnevmatik aktyorning chiqish tork jadvali
Model | Kirish havo bosimi (birlik: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Havo bosimi chiqish momenti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

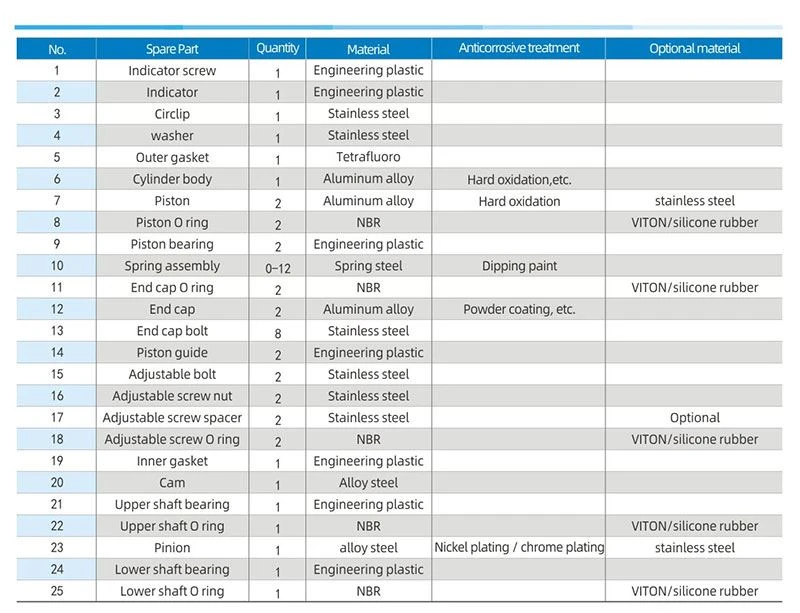

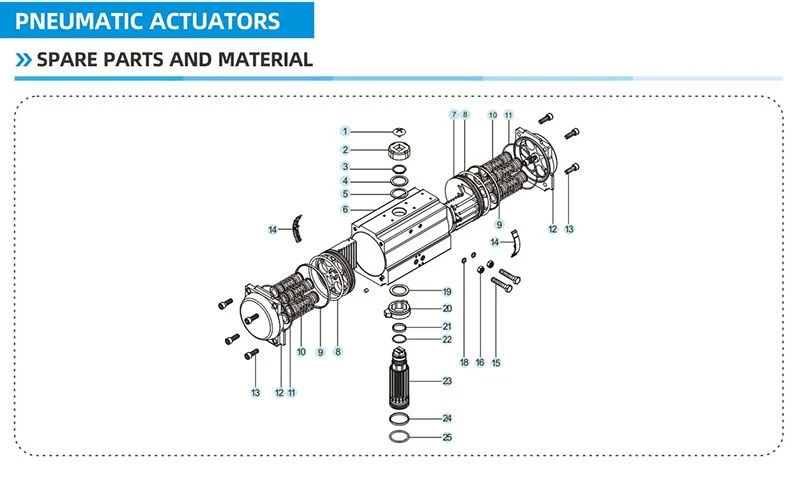

Ehtiyot qismlar va materiallar

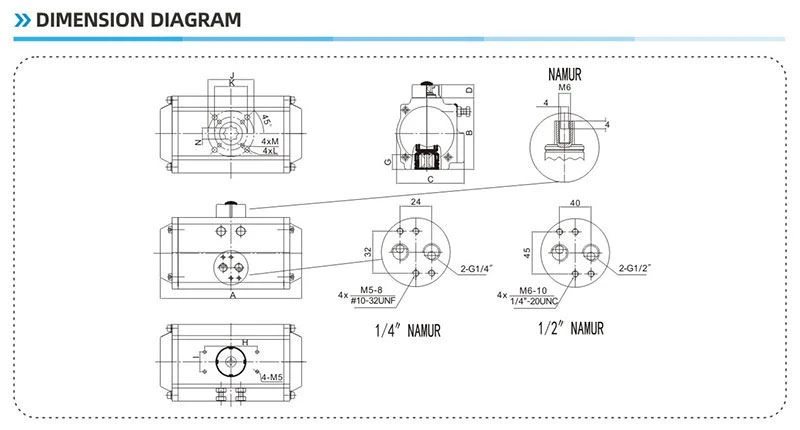

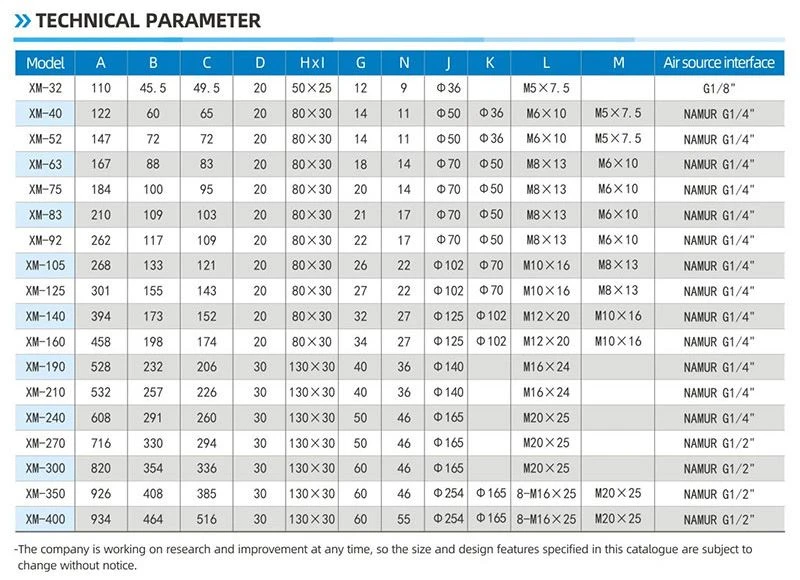

O'lchov diagrammasi
Xususiyat
-Tuzilishi ixcham rack va pinion pnevmatik aktuator.
-Chorak burilish klapanlari, shar valflari, kelebek klapanlari va tiqin vanalar uchun ishlatiladi.
-Yuqori sifatli alyuminiy qotishmasi, qattiq anodlangan yuzasi + Teflon.
-Yuqori sifatli mahsulotlar, mukammal sifat va mukammal sertifikatlash tizimi.
-Barcha mahsulotlar zavoddan chiqqanda qattiq sinovdan o'tkaziladi va har bir aktuatorda identifikatsiyalash va kuzatish xizmatlarini ko'rsatish uchun ishlab chiqarish kodi belgilanadi.
Afzallik
1) Barcha muhim ehtiyot qismlar yaxshi ishlash va xizmat muddatini ta'minlash uchun kuchini katta darajada oshirish uchun qattiq anodizatsiya bilan ishlov beriladi.
2) Jarayonning aniqligi va xizmat muddatini ta'minlash uchun barcha jarayonlar CNC tomonidan bir martalik shakllanadi.
Ta'minot qobiliyati
Ta'minot imkoniyati: oyiga 10000 dona pnevmatik aylanma aktuator
Qadoqlash& Yetkazib berish
Paket tafsilotlari: 1). ichida ko'pikli qadoqlangan alohida karton
2). okean tashish uchun kontrplak qutisi
3). Havo tashish uchun kontrplak sxemasidan
Chiqish porti: Shanxay, Xitoy
Yangi mahsulotni o'zlashtirib olishga ketadigan vaqt:
Miqdor (birliklar) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Vaqt (kunlar) | Stokdagi tovarlar | 7 | 20 | Muzokara olib borish uchun |
