Mahsulot taqdimoti
Alyuminiy pnevmatik aktuator kapalak klapanlarni, sharli klapanlarni va aylanish harakati bilan mashinalarni avtomatik boshqarish uchun ishlatiladi.
Dizayn xususiyatlari
1. Vana tanasi va piston qattiq anodlangan.
2. Ko'rsatkich vinti plastik bo'lmasa, boshqa barcha vintlar SS304.
3. Katta va kichik chiqish momentlari ixtiyoriy.
Tez tafsilotlar

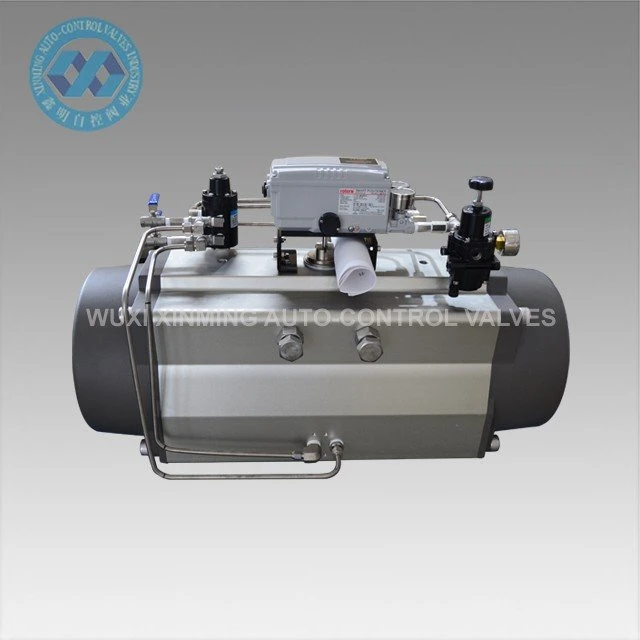

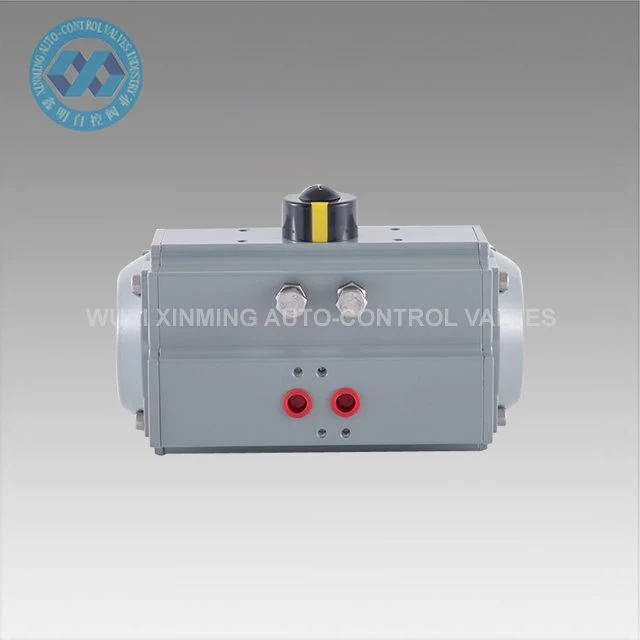

Mahsulot nomi: Alyuminiy pnevmatik aktuator
Tovar nomi: XM va OEM ham qabul qilinadi
Aktuator hajmi: 32mm-400mm
Burilish burchagi: 0 daraja ~90 daraja (±5 daraja)
Ishlash harorati oralig'i: -20 daraja ~ plus 80 daraja (standart)
-40 daraja ~ plyus 80 daraja (past harorat)
-15 daraja ~150 daraja (yuqori harorat)
Havo ta'minoti bosimi: {0}}.2~0,8MPa, maksimal 10Mpa
Yuqori ulanish: VDI/VDE3845 NAMUR
Pastki ulanish: ISO 5211 va DIN3337
Material: alyuminiy qotishmasi
Tuzilishi: rack va pinion, ikki rafli pistonlar
Aktuator korpusining sirtini tozalash: to'liq epoksi qoplama bilan qattiq anodlangan (engil korroziyga qarshi)
Yakuniy qopqoq rangi: qora kulrang, qora, to'q ko'k, osmon ko'k, qizil, to'q sariq, yashil va boshqalar.
Sertifikatlash: Idoralar, ATEX, SIL3, ISO9001: 2016
Texnik parametr
XM ALyuminiy pnevmatik aktuatorning chiqish momenti jadvali
Model | Kirish havo bosimi (birlik: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Havo bosimining chiqish momenti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Ehtiyot qismlar va materiallar

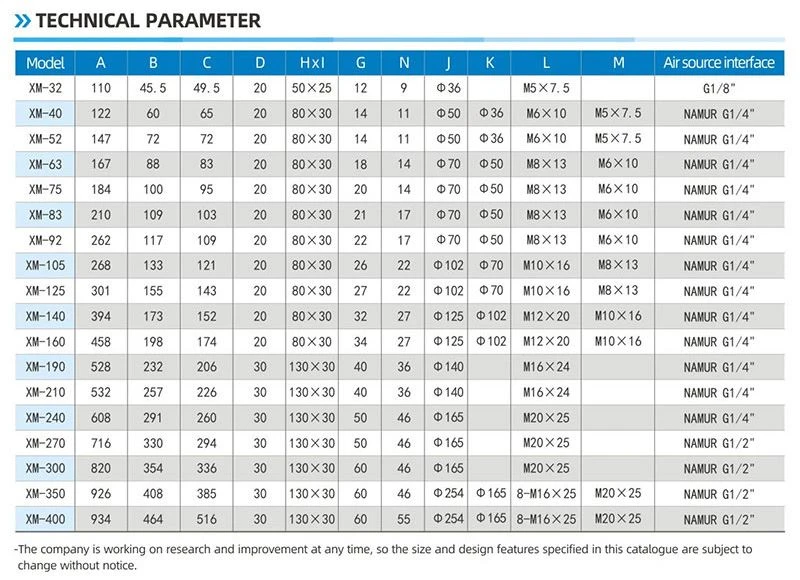

O'lchov diagrammasi
Kompaniya taqdimoti
2007 yildan beri WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD kompaniyasi tashkil etilgan.
Biz asosan pnevmatik aktuator, pnevmatik balli klapan, pnevmatik kelebek klapan, pnevmatik / elektr boshqaruv valfi va boshqalarni ishlab chiqaramiz.
Kompaniyamiz ilg'or qayta ishlash uskunalari va murakkab sinov uskunalariga ega. Bizning ishlov berish uskunalarimiz torna, frezalash mashinasi, burg'ulash mashinasi, planer, burg'ulash mashinasi, CNC stanoklari, CNC ishlov berish markazlari va boshqa uskunalarni o'z ichiga oladi. Hammasi bo'lib 30 ta to'plam mavjud bo'lib, ulardan 5 tasi import qilingan vertikal mashina markazi va bir nechta ilg'or CNC stanoklari mavjud.
Ta'minot qobiliyati:Oyiga 10000 dona Pnevmatik aylanadigan aktuator
Qadoqlash va yetkazib berish
Qadoqlash tafsilotlari: 1). ichida ko'pikli qadoqlangan alohida karton
2). okeanga jo'natish uchun kontrplak qutisi
3). Havo tashish uchun kontrplak sxemasidan
Chiqish porti:Shanxay, Xitoy
Yangi mahsulotni o'zlashtirib olishga ketadigan vaqt:
Miqdori (birlik) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Vaqt (kun) | Stokdagi tovarlar | 7 | 20 | Muzokaralar olib borish uchun |
