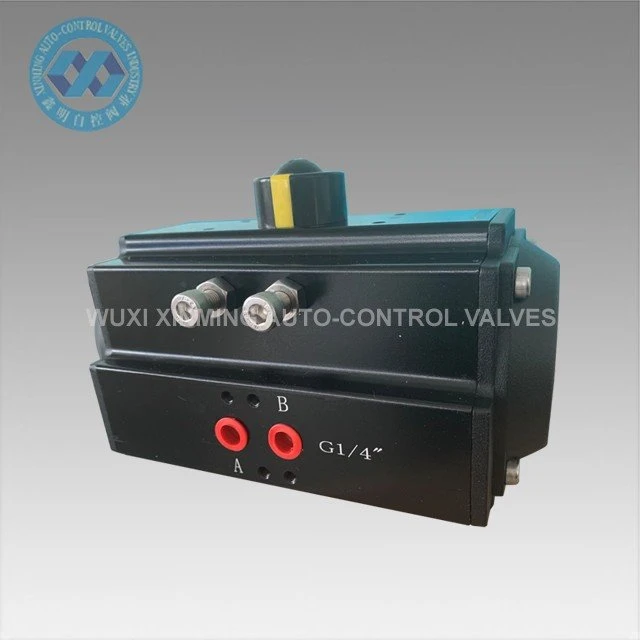

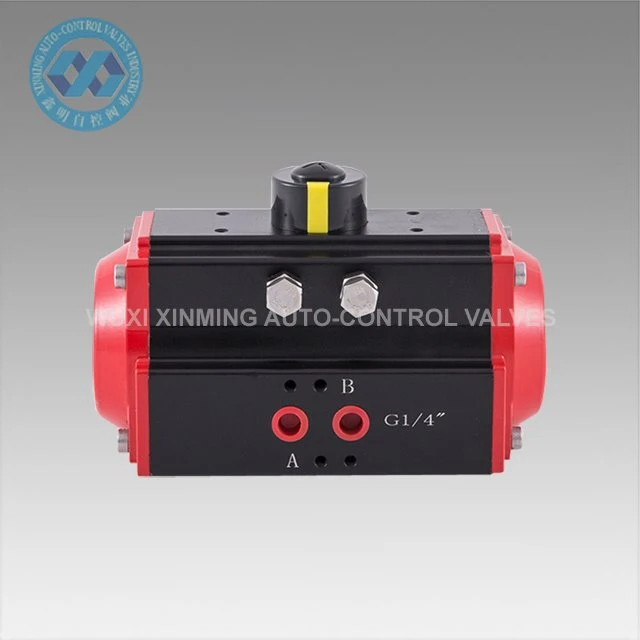

Mahsulot bilan tanishish
Pnevmatik rack va pinion aktuator, cheklangan aylanish tsilindr sifatida ham tanilgan, aylanuvchi, ochilish, yopilish, aralashtirish, tebranish, joylashishni aniqlash, boshqarish va cheklangan aylanishni o'z ichiga olgan boshqa mexanik funktsiyalar uchun ishlatiladi. valflar, shar klapanlari va avtomatik ravishda aylanadigan harakatga ega mashinalar. Aniq alyuminiy qotishmasidan yasalgan, qattiq oksidlanish bilan ishlov beradigan er-xotin pistonli pistonlar burilish burchagi aniqligi va xizmat muddatini yaxshilaydi. Qattiq oksidlanishga ega bo'lgan aktuator korpusi tirnalishni samarali oldini oladi.
Tez tafsilotlar
Mahsulot nomi: pnevmatik rack va pinion aktuator
Brend nomi: XM va OEM ham qabul qilinadi
Aktivatorning o'lchami: 32mm-400mm
Burilish burchagi: 0 ° ~ 90 ° (± 5 °)
Ishlash harorati oralig'i: -20 ℃ ~ +80 ℃ (standart)
-40 ℃ ~ +80 ℃ (past harorat)
-15 ℃ ~ 150 ℃ (yuqori harorat)
Havo bosimi: 0,2 ~ 0,8MPa, maksimal 10Mpa
Yuqori ulanish: VDI/VDE3845 NAMUR
Pastki ulanish: ISO 5211 va DIN3337
Material: alyuminiy qotishmasi
Tuzilishi: tokchali va pinionli, ikkita raftli pistonli
Aktuator korpusining sirtini ishlov berish: qora anodlangan
Qopqoqning rangi: qora kulrang, qora, quyuq ko'k, osmon ko'k, qizil, to'q sariq, yashil va boshqalar.
Sertifikatlash: Idoralar, ATEX, SIL3, ISO9001: 2016
Texnik parametr
XM PNEVATIK RAK VA PINION AKTUATORINING TORQ JADVALI
Model | Kirish havo bosimi (birlik: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Havo bosimi chiqish momenti (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Ehtiyot qismlar va materiallar
O'lchov diagrammasi
Ta'minot qobiliyati
Ta'minot imkoniyati: oyiga 10000 dona pnevmatik aylanma aktuator
Qadoqlash& Yetkazib berish
Paket tafsilotlari: 1). ichida ko'pikli qadoqlangan alohida karton
2). okean tashish uchun kontrplak qutisi
3). Havo tashish uchun kontrplak sxemasidan
Chiqish porti: Shanxay, Xitoy
Yangi mahsulotni o'zlashtirib olishga ketadigan vaqt:
Miqdor (birliklar) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Vaqt (kunlar) | Stokdagi tovarlar | 7 | 20 | Muzokara olib borish uchun |
Afzallik
1) Barcha muhim ehtiyot qismlar yaxshi ishlash va xizmat muddatini ta'minlash uchun kuchini katta darajada oshirish uchun qattiq anodizatsiya bilan ishlov beriladi.
2) Jarayonning aniqligi va xizmat muddatini ta'minlash uchun barcha jarayonlar CNC tomonidan bir martalik shakllanadi.
Tss
1 -savol: To'lov shartlari hajmi?
A 1: T/T, L/C, Western Union.
2 -savol: Savdo shartlari?
A 2: Incoterms 2010 ga ko'ra, odatda EXW, FOB shanxay, CFR, CIF va DDU bilan.
3 -savol: Kotirovkaning haqiqiyligi?
A 3: 30 kun ichida.
4 -savol: Yuk tashish usullari?
A 4: dengiz, havo, ekspress yoki temir yo'l orqali.
5 -savol: Kafolatmi?
A 5: Bir yillik sifat kafolati bepul va umr bo'yi pullik xizmat.
6 -savol: O'rnatish va o'qitish?
A 6: o'rnatish uchun oddiy video ko'rsatma. Agar kerak bo'lsa, chet elda pullik muhandislik xizmati ko'rsatiladi.
