Pnevmatik aktuator

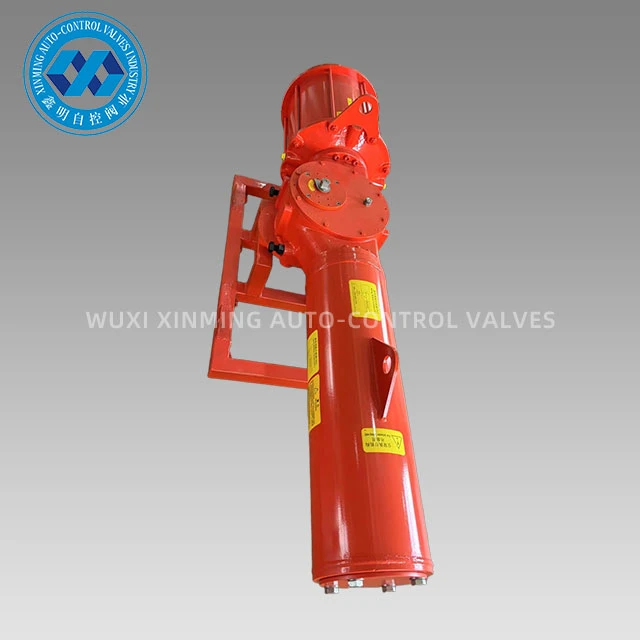

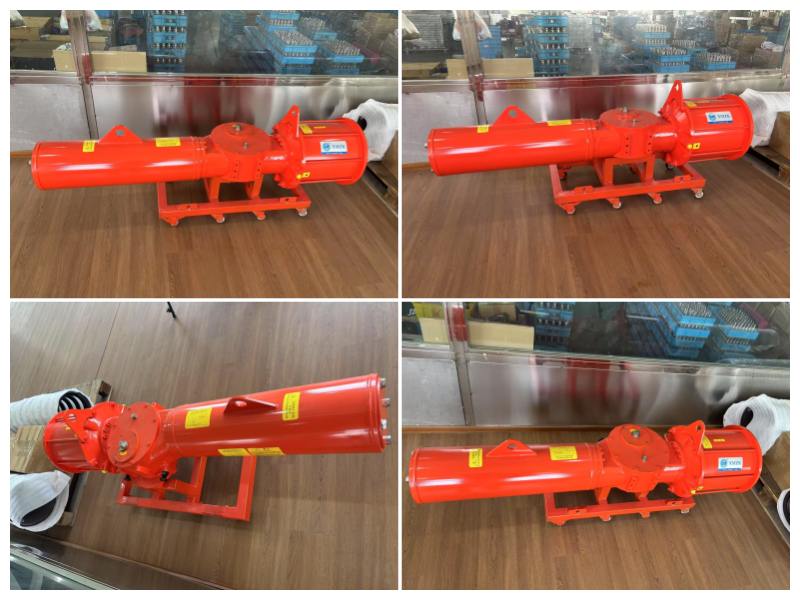

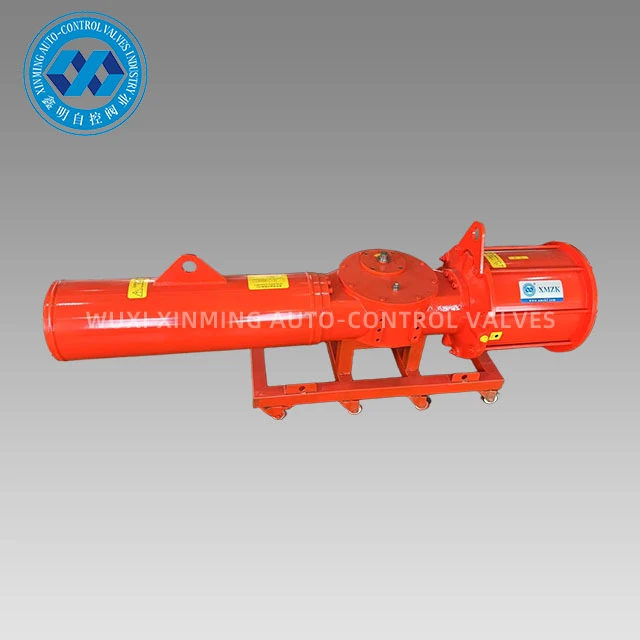

Spring Return Scotch Yoke Pnevmatik aktuator sanoat vanalarini boshqarish uchun mo'ljallangan yuqori-ishonchli haydovchi qurilmadir. U siqilgan havo quvvatini 90 graduslik aylanish harakatiga aylantirish uchun noyob Scotch Yoke uzatish mexanizmidan foydalanadi va oʻrnatilgan-kuchli buloq orqali avtomatik qayta oʻrnatish funksiyasini amalga oshiradi va havo nosozligi yoki favqulodda vaziyatlarda vana tezda xavfsiz holatga (toʻliq ochiq yoki toʻliq yopiq) qaytishini taʼminlaydi. Spring Return Scotch Yoke Pnevmatik aktuatorining modulli dizayni ISO 5211/NAMUR standart interfeysini qo'llab-quvvatlaydi, har xil turdagi sharli klapanlar va kelebek klapanlarga moslashtirilishi mumkin va avtomatik boshqarish uchun chegara kalitlari, solenoid klapanlar va boshqa aksessuarlar bilan jihozlanishi mumkin. An'anaviy raf va pinion aktuatorlari bilan taqqoslaganda, skotch bo'yinturuq strukturasi yuqori mexanik samaradorlikka va uzoqroq xizmat qilish muddatiga ega va xavfli sharoitlarda valfni boshqarish uchun ideal tanlovdir. Skotch bo'yinturug'i konstruktsiyasi xavfli vaziyatlarda valfni boshqarish uchun ajoyib imkoniyatdir, chunki u an'anaviy tokchali va pinionli aktuatorlarga qaraganda uzoqroq xizmat qilish muddati va yuqori mexanik samaradorlikka ega.

Mahsulot xususiyatlari:

1. Ikki xil XM skotch bo'yinturuqli pnevmatik aktuatorlar mavjud: nosimmetrik va egilgan, ikki xil chiqish momentining xususiyatlariga mos keladi. Eğimli skotch bo'yinturuqli aktuator yuqori boshlanish momentiga va past ish momentiga ega, butterfly klapanlarni boshqarish uchun mos keladi. Nosimmetrik skotch bo'yinturug'i aktuatori yanada muvozanatli moment egri chizig'iga ega va asosan sharli valflar va vilka vanalarini boshqarish uchun javob beradi.
2. Ikkita materiallar (rezina va PFA) bilan qoplangan O-halqalar har xil harorat va ish sharoitlariga qo‘llanilishi mumkin.
Ikkita O{0}}halqa va podshipnik dizayni modulli silindrning barqarorligi va ishonchliligini ta’minlaydi.
3. XM prujinali qaytish turining chiqish momenti 140 000 Nm dan oshiqroq, ikki{3}} ta'sir qiluvchi turdagi chiqish momenti esa 250 000 Nm dan oshishi mumkin.
Ish bosimi: 0,3-0,6 MPa.
4. Etarli mustahkamlikni ta'minlash uchun markaziy korpus moduli ham, silindrli modul ham egiluvchan temir yoki karbonli po'latdan yasalgan. Umumiy struktura ixcham va dizayn chiroyli va muvofiqlashtirilgan. Bo'yinturuq tayog'i va piston eng yaxshi moment chiqishini ta'minlaydi.
5. Kam ishqalanishli, uzoq umr kompozit materiallar metall bilan toʻgʻridan-toʻgʻri-metal bilan- aloqa qilishdan saqlaydi, bu esa texnik xizmat koʻrsatish va almashtirishni tez va oson qiladi.
6. Chiqish mili eng so'nggi ISO5211 va NAMUR standartlariga mos keladi. Uning o'lchami moslashtirilgan bo'lishi mumkin va zanglamaydigan po'latdan ixtiyoriydir.
7. NAMUR standart joylashuv ko'rsatkichi chegara o'tkazgich qutilari va pozitsionerlar kabi aksessuarlarni o'rnatishni osonlashtiradi.
8. Ikkita mustaqil burchakli sozlanishi murvat vana zarbasini -6 darajadan 96 darajagacha sozlashi mumkin, bu valf o'rindig'ining xizmat muddatini uzaytirishga yordam beradi.

Printsip shundan iboratki:

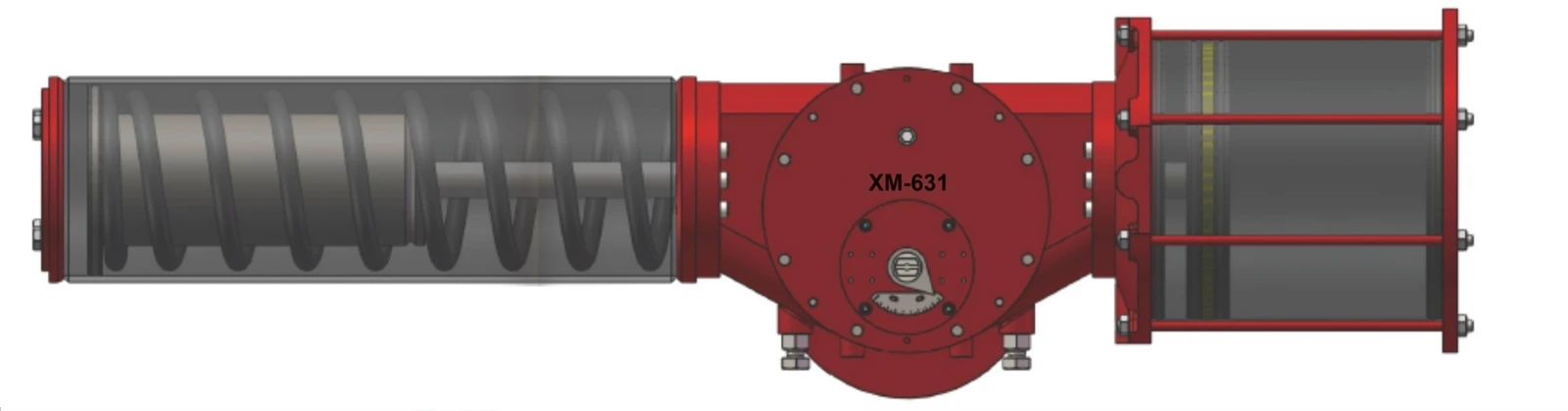

siqilgan havo pistonni chiziqli harakatga keltirish uchun kameraga kiradi va bo'yinturuq pimi va bo'yinturuq yivining uzatish tuzilmalari orqali pistonning chiziqli harakati sariqning aylanish harakatiga aylanadi va chiqish milini aylantirish uchun harakatga keltiradi va shu bilan valfni boshqarishga erishadi.
