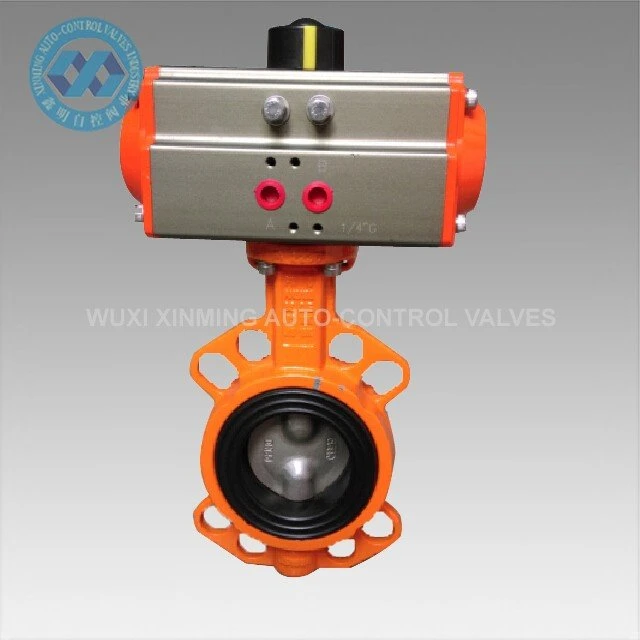

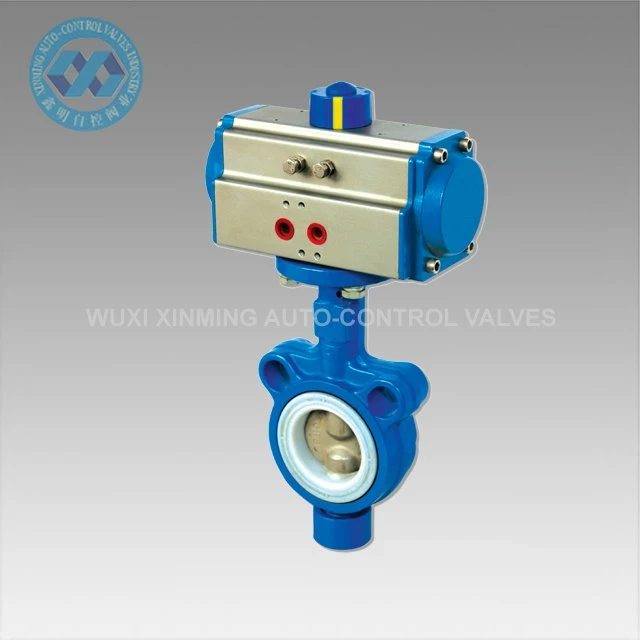

Gofret kelebek klapan oddiy tuzilishga, kichik o'lchamlarga, engil vaznga, arzon narxlarga, qulay boshqarish va ishlatishga, katta samarali aylanish maydoniga, tez ochish va yopishga, mehnatni tejashga va yaxshi muhrlanish ko'rsatkichlariga ega va u metall qattiq muhr va elastik muhrning afzalliklariga ega.
Siqilgan havoda ishlaydigan motorli vanalardan-tezroq oqimni avtomatik ravishda ishga tushirish va toʻxtatish. Siz o'rnatilgan elektr uchuvchi klapan yoki qo'lda yoqish/o'chirish valfi yordamida aktuatorga havoni boshqarishingiz kerak. Vanalar ishlash uchun kirish va chiqish o'rtasida minimal bosim pasayishini talab qilmaydi.
Harakatni kamaytirish va eskirishni kamaytirish uchun aktuator to'g'ridan-to'g'ri valf tanasiga o'rnatiladi. Aktuatorning yuqori qismidagi vizual oqim indikatori vana ochiq yoki yopiqligini ko'rsatadi. Qo'lda bekor qilish elektr uzilishlari paytida valfni ishlatishga imkon beradi.
Mahsulot tafsilotlari
| Mahsulot nomi | Gofretli kapalak vana |
| Brend nomi | XM va OEM ham qabul qilinadi |
| Kelebek vana o'lchami | 25 mm-1000 mm |
| Sertifikatlash | Idoralar, ATEX, SIL3, ISO9001: 2016 |
| Valf turi | Kapalak |
| Bilan foydalanish uchun | Suv, Neft, Havo, Tabiiy gaz, Bug ', Ichimlik suvi |
| Plomba materiali | EPDM kauchuk, NBR, PTFE, metalldan-metallga- |
| Texnik xususiyatlari mos | API 609 |

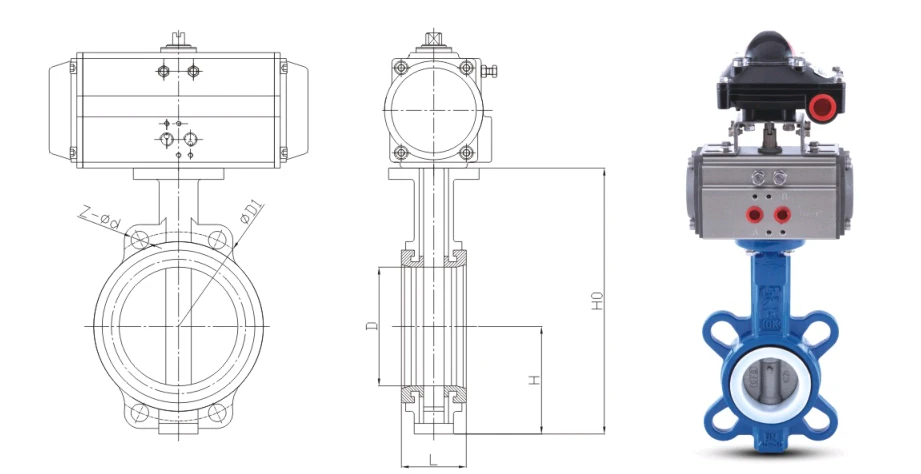

Texnik parametr:
| Nominal diametri | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | dyuym | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Valf dizayni va ishlab chiqarish | GB/T12238 standartiga muvofiq | ||||||
| Valf gardish o'lchami | GB/T9113, GB/T17241.6 standartiga muvofiq | ||||||
| Valfning strukturaviy uzunligi | GB/T12221 standartiga muvofiq | ||||||
| Valfni tekshirish va tajriba | GB/T13927 standartiga muvofiq | ||||||
Mahsulot xususiyatlari:
• Yengil va ixcham: Xuddi shu kalibrning og'irligi eshik valfining atigi 1/6 qismini tashkil qiladi va o'rnatish joyi 50% ga kamayadi
• Ikki yo‘nalishli pufakcha{0}}muhr: EPDM/NBR/VITON/PTFE elastik klapan o‘rindig‘i, oqish yo‘q (ISO 5208 darajasi A)
• Past moment: soddalashtirilgan kapalak plitasi + o'z-o'zidan moylanadigan gilza-, qo'lda, pnevmatik va elektr aktuatorlar bilan haydash oson
• Onlayn texnik xizmat ko'rsatish: Vana tanasi quvur liniyasiga cho'zilmaydi va kapalak plitasini qismlarga ajratish va yig'ish uchun to'rtta gardish murvatini bo'shatish orqali tortib olish mumkin.
• Ko'p funktsiyali: U to'liq ochilishi va yopilishi mumkin, shuningdek, 15 daraja ~ 75 daraja oralig'ida aniq bosilishi mumkin
Mahsulot ilovalari:
• Kommunal suv: xom suv, toza suv, kanalizatsiya, nasos stantsiyasining izolyatsiyasi
• HVAC: markaziy konditsioner, markaziy isitish, sovutish suvi aylanishi
• Oziq-ovqat va dori-darmonlar: CIP/SIP tozalash tizimi, FDA 3A sanitariya darajasi ixtiyoriy
• Kimyoviy va neft-kimyo: zaif kislota va gidroksidi, erituvchi, kukun, pnevmatik tashish quvur liniyasi
• Quvvat energiyasi: sovutish minorasi, kondensat, yong'inga qarshi sprinkler tizimi
Ta'minot qobiliyati
Ta'minot qobiliyati: oyiga 1000 dona, Pnevmatik kelebek klapan
Qadoqlash va yetkazib berish
Qadoqlash detali:
1) Agar katta miqdor bo'lsa, kontrplak qutisi
2) Agar oz miqdorda bo'lsa, karton yoki kontrplak sxemasidan
Ketish porti: Shanxay, Xitoy
Bajarish vaqti:
|
Miqdori (birlik) |
1-50 |
51-1000 |
＞1001 |
|
Est. Vaqt (kun) |
Stokdagi tovarlar |
30 |
Muzokaralar olib borish uchun |
Bizning xizmatimiz
1) 7x24 soat ishonch telefoni
2) Qattiq sifat nazorati
3) Qulay narxda yaxshi sifat
4) Ajoyib xizmatdan keyingi-xizmat
5) Onlayn texnik yordam
6) Tez yetkazib berish muddati
Tanlash va buyurtma bo'yicha maslahatlar:
Muhitda 2 mm dan katta yoki unga teng zarrachalar bo'lsa, qattiq muhr yoki ikkita eksantrik tuzilmani tanlang.
Yong'in xavfsizligi zarur bo'lganda, grafit plomba + SS316L splintni tanlash mumkin.
Elektr 24 V/220 V, pnevmatik ikki ta'sirli/bahorni qayta o'rnatish, chegara tugmasi, pozitsioner to'liq to'plami bilan ta'minlang.
Agar sizga Gofret Butterfly Valve SAPR chizmalari, 3D modellari yoki loyihani moslashtirish yechimlari kerak bo‘lsa, quyidagi manzilga murojaat qiling: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
