Mahsulotga umumiy nuqtai

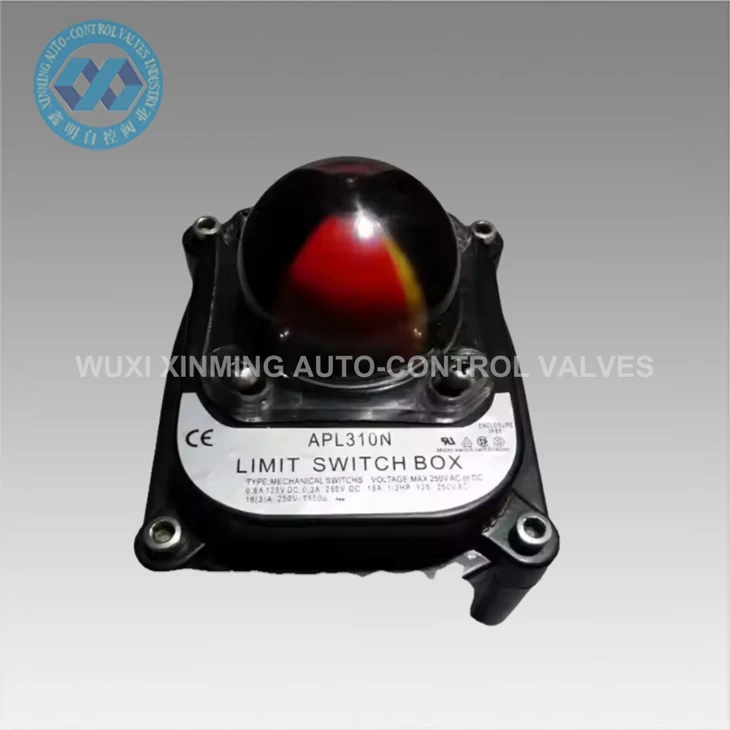

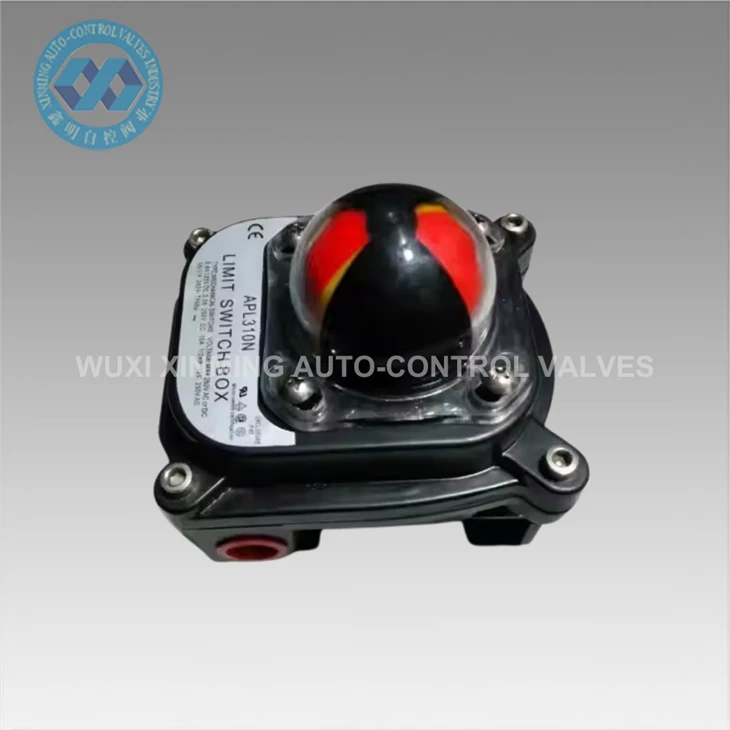

APL-310N Limit Switch Box - bu sanoat avtomatizatsiya tizimlari uchun mo'ljallangan ishonchli klapan holati ko'rsatkichi va qayta aloqa qurilmasi. Pnevmatik yoki elektr aktuatorlar bilan ishlaganda chorak burilishli klapanlarning, shu jumladan sharli vanalar va kelebek klapanlarning ochiq va yopiq holatini kuzatish uchun ishlatiladi.
Haqiqiy{0}}mexanik va elektr holati bo‘yicha fikr-mulohazalarni taqdim etish orqali APL-310N jarayonni boshqarish tizimlarida, ayniqsa masofaviy monitoring zarur bo‘lganda, xavfsiz va aniq vana ishlashini ta’minlashga yordam beradi.
Xususiyatlari
- Alyuminiy qotishmasidan yasalgan{0}}qobiq, chang qoplama, chiroyli ko'rinish va ishonchli sifat
- Kalit o'rnini indikator bilan aniq aniqlash mumkin
- Spline mil va kamon orqali o'rnatilgan kamerani tezda o'rnating, asboblarsiz sozlash oson.
- Xavfsiz va qulay simlarni ulash uchun 8 standart kontaktli ko'p-kontaktli terminal bloki
- Standart simli interfeys
- Oʻchirishga qarshi{0}}boltlar, ustki qopqoqqa biriktirilgan murvatlar demontaj paytida tushmaydi.
- Oson o'rnatish, zanglamaydigan po'latdan yasalgan milya ulanishi va o'rnatish kronshteri. Hammasi NAMUR standartlariga mos keladi
Texnik spetsifikatsiyalar

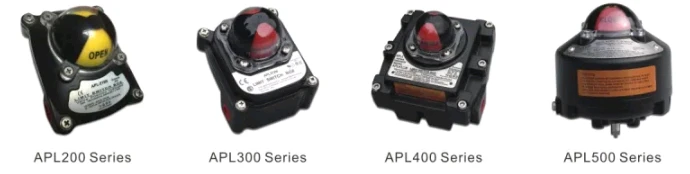

| APL200,300,400,500 seriyasi | ||
| Shell | Standart | Variant |
| Harorat | 200 seriyali (IP66) 300 seriyali (IP66) 400 seriyali (Exd II BT6 IP66) | |
| 500 seriyali (Exd IICT6 Gb DIP A21TA, T6 IP66) | ||
| -25 daraja ~+85 daraja | ||
| Simlarni ulash porti | 2XNPT1/2 (200/300 Series amal qiladi) | PT1/2 (200/300 Series amal qiladi) |
| 2XNPT3/4 (400/500 Series amal qiladi) | PF1/2(200/300Type Series amal qiladi) | |
| M20.PG13.5 (200/300 seriyali amal qiladi) | ||
| PT3/4 (400/500 seriyasi amal qiladi) | ||
| PF3/4 (400/500 seriyali amal qiladi) | ||
Ilovalar
APL-310N vana holati ko'rsatkichi vana holatini kuzatish zarur bo'lgan sanoat avtomatlashtirish tizimlarida keng qo'llaniladi:
- Neft va gaz quvurlari klapanlarini monitoring qilish
- Suv va oqava suvlarni tozalash tizimlari
- Kimyoviy qayta ishlash korxonalari
- Energiya ishlab chiqarish inshootlari
- Sanoat avtomatizatsiyasini boshqarish tizimlari
- Oziq-ovqat va farmatsevtika ishlab chiqarish liniyalari
Odatdagi oqava suvlarni tozalash inshootida APL{1}}310N kapalak klapanlarga o‘rnatiladi va nazorat xonasiga real vaqt rejimida fikr-mulohaza bildiradi, bu esa oqimni tartibga solish vanalarining to‘g‘ri va xavfsiz ishlashini ta’minlaydi.
TSS
1-savol: Chegaraviy kalit qutisi nima uchun ishlatiladi?
Avtomatlashtirilgan boshqaruv tizimlarida klapanlarning ochiq/yopiq holatini ta'minlash uchun chegara kaliti qutisi ishlatiladi.
2-savol: APL-310N qanday klapanlar bilan mos keladi?
U asosan sharli vanalar va kelebek valflar kabi chorak{0}}burilish valflari bilan ishlatiladi.
3-savol: APL-310N tashqi makon uchun mosmi?
Ha, uning IP67 darajasidagi alyuminiy korpusi bilan u tashqi va og'ir muhitda ishlatilishi mumkin.
4-savol: U qanday o'rnatish standartidan foydalanadi?
Ko'pgina pnevmatik aktuatorlarga mos keladigan NAMUR standart o'rnatishdan foydalanadi.
