Mahsulotga umumiy nuqtai

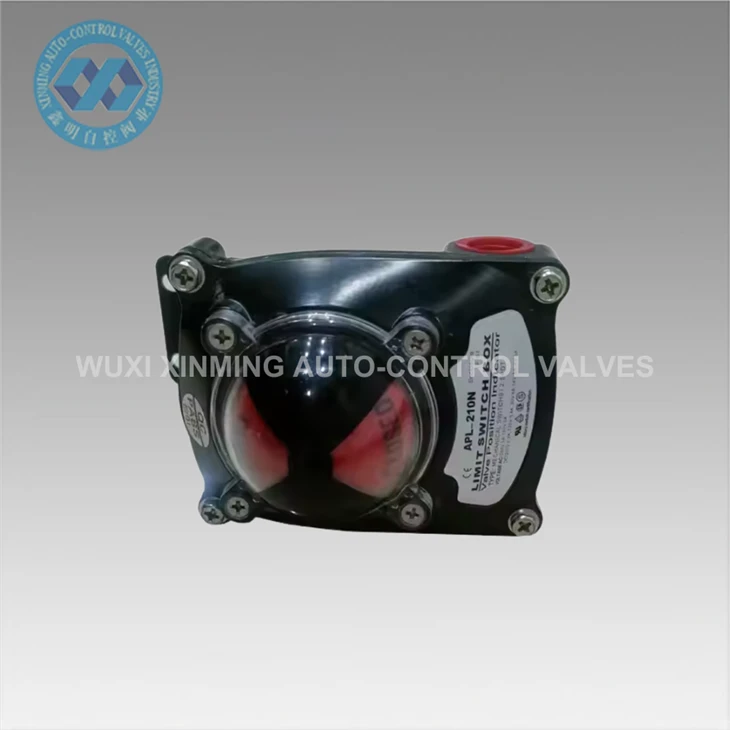

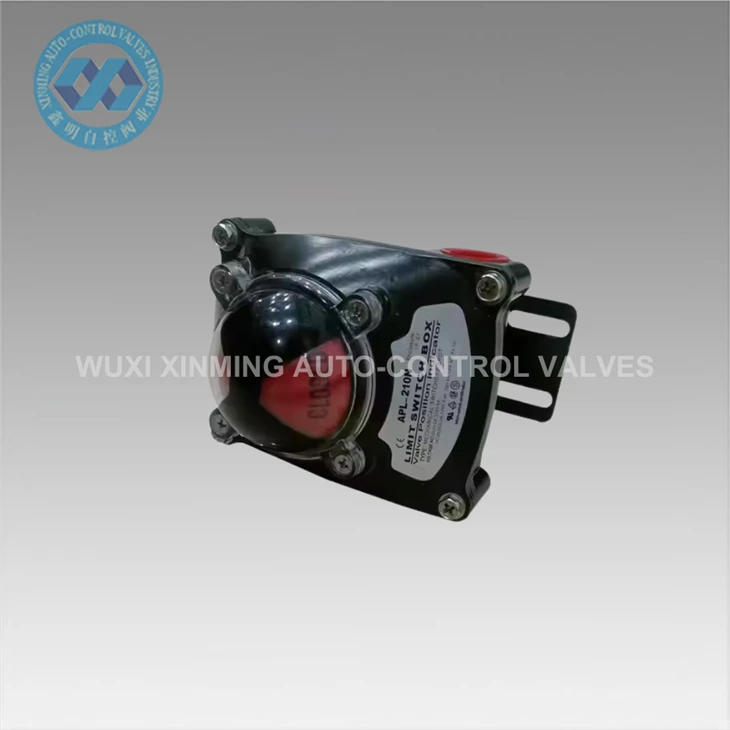

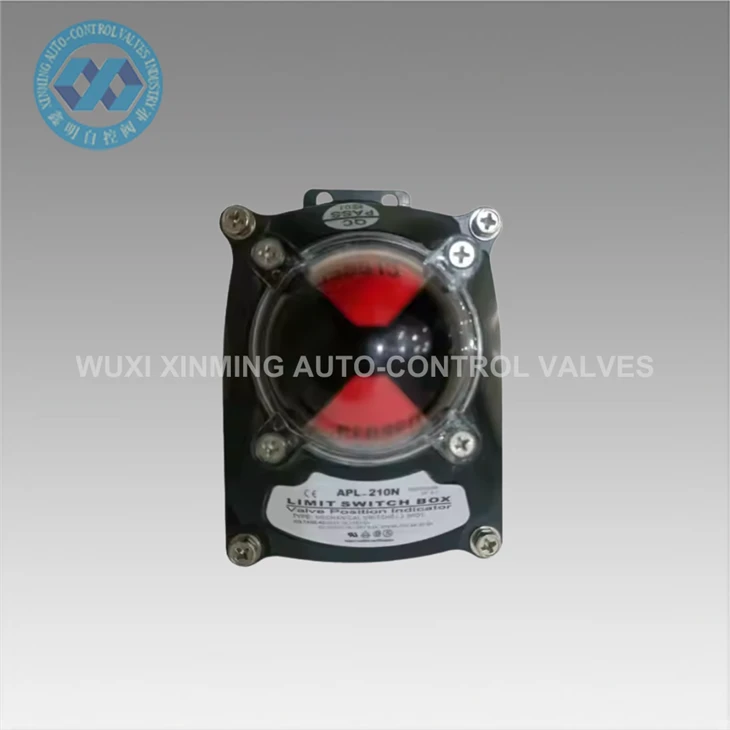

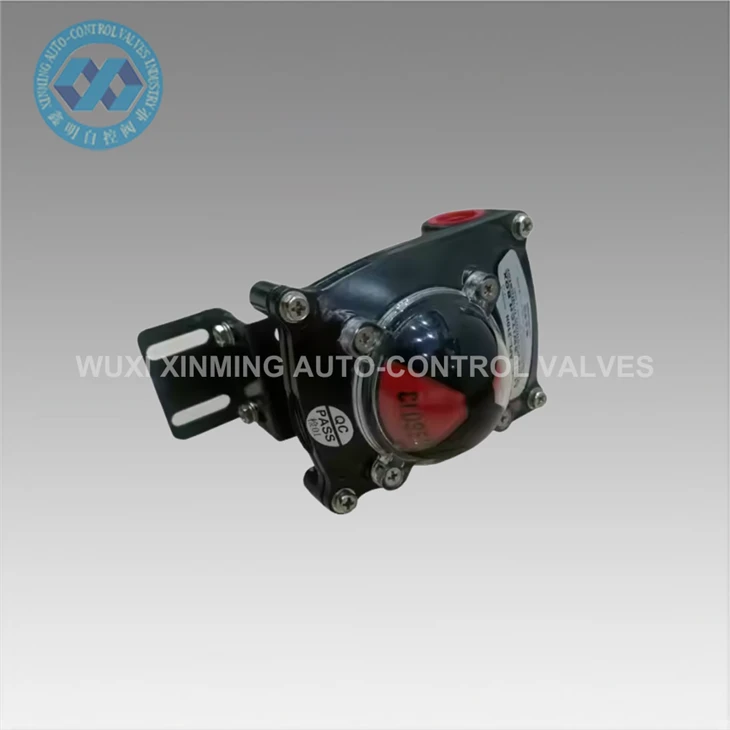

APL-210N Mexanik Limit Switch Box sanoat avtomatizatsiya tizimlarida klapan holatini aniq ko'rsatish va fikr-mulohazalarni bildirish uchun mo'ljallangan. Boshqarish tizimlariga ishonchli ochiq/yopiq holat signallarini ta'minlash uchun pnevmatik aylanadigan aktuatorlar va chorak burilishli klapanlarda, masalan, shar klapanlari va kelebek klapanlarda keng qo'llaniladi.
Ushbu chegara o'tkazgich qutisi vana novdasining mexanik aylanishini ichki kamera mexanizmi orqali elektr kommutatsiya signallariga aylantiradi, bu esa avtomatlashtirilgan valfning ishlashi paytida aniq pozitsiyani kuzatishni ta'minlaydi. Bu tizimni xavfsiz va barqaror boshqarish uchun real{1}}vaqt klapanlarining holati haqida fikr-mulohaza talab qilinadigan texnologik sohalarda muhim komponent hisoblanadi.
Ishlash printsipi
APL-210N pnevmatik aktuatorning tepasiga o'rnatiladi va vana poyasi bilan mexanik ravishda bog'lanadi. Vana 0 dan 90 darajagacha aylanganda, kalit qutisi ichidagi kamera mos ravishda aylanadi va ichki mexanik kalitlarni ishga tushiradi.
Ushbu kalitlar PLC yoki boshqaruv tizimlariga ON/OFF signallarini yuboradi, bu esa vana to'liq ochiq yoki to'liq yopiq holatda ekanligini ko'rsatadi. Yuqori qopqoqdagi vizual indikator qurilmani ochmasdan aniq joyida tasdiqlashni ta'minlaydi.
Texnik spetsifikatsiyalar
| Model | APL-210N |
| Mahsulot turi | Mexanik chegarani o'zgartirish qutisi |
| Ilova | Valf holatini ko'rsatish |
| Mos keluvchi valflar | Sharli valf, kapalak vana |
| Aylanish diapazoni | 0 daraja - 90 daraja |
| Uy-joy materiali | Alyuminiy qotishmasi |
| Himoya klassi | IP67 |
| O'rnatish standarti | NAMUR |
| Signal turi | Mexanik ON/OFF tugmasi |
| O'rnatish | Pnevmatik aylanadigan aktuator o'rnatilgan |
Ilovalar
APL-210N chegara kaliti qutisi vana holatini qayta tiklashni talab qiladigan sanoat avtomatizatsiya tizimlarida keng qo'llaniladi:
- Neft va gaz quvurlari vanalarini boshqarish tizimlari
- Suvni tozalash va oqava suv inshootlari
- Kimyoviy qayta ishlash korxonalari
- Energiya ishlab chiqarish tizimlari
- Sanoat jarayonlarini avtomatlashtirish liniyalari
- HVAC va umumiy oqimni boshqarish tizimlari
Odatdagi ishda u kapalak klapanni boshqaradigan pnevmatik aktuatorga o'rnatiladi, u erda jarayonni xavfsiz kuzatish uchun doimiy ravishda klapanning ochiq/yopilish holatini nazorat xonasiga xabar qiladi.
