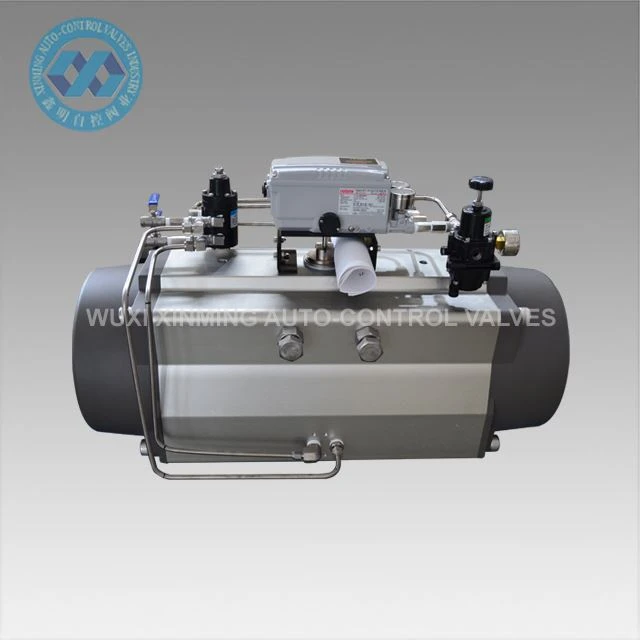

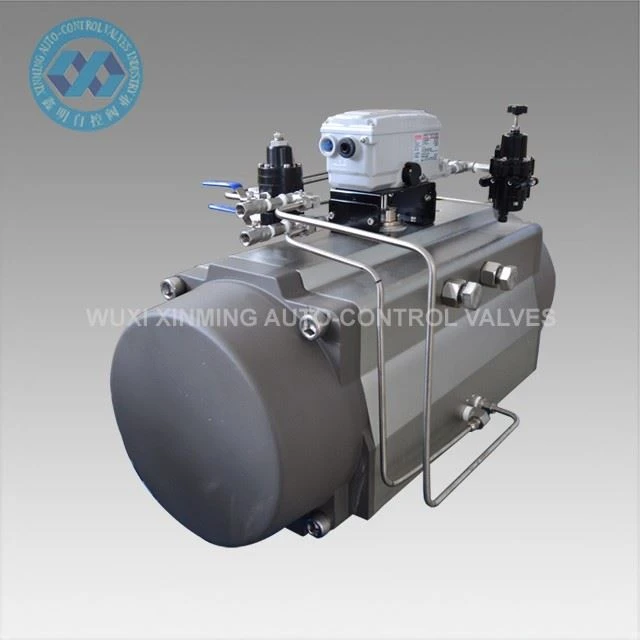

Mahsulotga umumiy nuqtai
Ikki ta’sirli tokchali va pinionli pnevmatik aktuator sanoat quvurlari tizimlarida chorak-burilishli sharli klapanlar va kelebek klapanlarni avtomatlashtirish uchun mo‘ljallangan. U 0-90 darajali vana ishlashi uchun ishonchli pnevmatik boshqaruvni ta'minlaydi va ISO 5211 va NAMUR VDI/VDE 3845 kabi standart o'rnatish interfeyslari bilan mos keladi.
U barqaror va standartlashtirilgan valfni ishga tushirish talab qilinadigan sanoat avtomatizatsiya tizimlarida keng qo'llaniladi.
Texnik parametr
| Mahsulot nomi | Pnevmatik aylanadigan aktuator |
| Brend nomi | XM va OEM ham qabul qilinadi |
| Aktuator o'lchami | 32 mm-400 mm |
| Burilish burchagi | 0 daraja ~ 90 daraja |
| Ishlash harorati oralig'i |
-20 daraja ~ +80 daraja (standart) -40 daraja ~+80 daraja (past harorat) -15 daraja ~ 150 daraja (yuqori harorat) |
| Havo ta'minoti bosimi | 0,2~0,8MPa, maksimal 10Mpa |
| Yuqori ulanish | VDI/VDE3845 NAMUR |
| Pastki ulanish | ISO 5211 va DIN 3337 |
| Material | Alyuminiy qotishmasi |
| Tuzilishi | raf va pinion, ikki rafli pistonlar |
| Aktuator tanasi sirtini qayta ishlash | qattiq anodlangan |
| Qopqoqning oxiri rangi | qora kulrang, qora, to'q ko'k, osmon ko'k, qizil, to'q sariq, yashil va boshqalar. |
| Sertifikatlash | Idoralar, ATEX, SIL3, ISO9001: 2016 |
XM IKKITA TA'LIRLI PNÖMATIK AYLANMA ETKORLARNI CHIKARISH TURKI JADVALI
|
Model |
Kirish havo bosimi (birlik: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Havo bosimining chiqish momenti (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Xususiyatlari
- Ikki ta’sirli tirgak va pinion dizayni havo bilan harakatlanuvchi{0}}barqaror ochilish va yopish boshqaruvini ta’minlaydi.
- 0 gradus –90 daraja chorak{2}}burilish balli vanalar va kelebek klapanlar uchun.
- Ikki rafli piston tuzilishi moment muvozanatini yaxshilaydi va mexanik kuchlanishni kamaytiradi.
- Qattiq anodlangan alyuminiy korpus sanoat muhitida korroziyaga chidamliligini ta'minlaydi.
- Adapterlarsiz to'g'ridan-to'g'ri o'rnatish uchun NAMUR VDI/VDE 3845 va ISO 5211 o'rnatish.
- Standart va og'ir ish sharoitlari uchun keng harorat oralig'i opsiyasi.
- Moment, o'lcham va rang talablari uchun OEM moslashuvi mavjud.
- Idoralar, ATEX, SIL3, ISO9001 sanoat avtomatizatsiyasidan foydalanish uchun sertifikatlangan.
Ilova
- Neft va gaz quvurlarida sharli klapanlarni avtomatlashtirish
- Suv tozalash inshootlarida kelebek vana nazorati
- Kimyoviy ishlov berish oqimini tartibga solish tizimlari
- Elektr stantsiyasining bug 'va suyuqliklarni boshqarish tizimlari
- Oziq-ovqat, ichimliklar va farmatsevtika ishlab chiqarish liniyalari
- Umumiy sanoat jarayonlarini avtomatlashtirish
Ta'minot qobiliyati
Ta'minot qobiliyati: oyiga 10000 dona Pnevmatik aylanadigan aktuator
Qadoqlash va yetkazib berish
Qadoqlash detali:
1). ichida ko'pikli qadoqlangan alohida karton
2). okeanga jo'natish uchun kontrplak qutisi
3). Havo tashish uchun kontrplak sxemasidan
Chiqish porti: Shanxay, Ningbo va boshqalar. Xitoy
Bajarish vaqti:
|
Miqdori (birlik) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Vaqt (kun) |
Stokdagi tovarlar |
7 |
20 |
Muzokaralar olib borish uchun |
Issiq teglar: Bir tasirli pnevmatik aktuator, tirgak va pinionli aktuator, pnevmatik klapanli aktuator, NAMUR aktuator, ISO 5211 aktuator, chorak burilish moslamasi, sharli valfli aktuator, kelebek valfli aktuator
