Sanoat avtomatlashtirish tizimlarida ko'plab kompaniyalar tez-tez vana nazorati bilan bog'liq muammolarga duch kelishadi, masalan, sekin javob tezligi, etarli emas moment, past avtomatlashtirish darajasi va tez-tez texnik xizmat ko'rsatish. Ayniqsa, tez-tez vana ochilishi va yopilishini talab qiladigan quvur liniyasi tizimlarida beqaror aktuator ishlashi nafaqat ishlab chiqarish samaradorligiga ta'sir qiladi, balki xavfsizlikka ham xavf tug'dirishi mumkin.
Burchakli sayohat pnevmatik aktuatori ushbu muammolarni hal qilish uchun mo'ljallangan bo'lib, turli 90 graduslik aylanadigan valflar uchun barqaror, tez va ishonchli avtomatlashtirilgan boshqaruvni ta'minlaydi.
Burchakli sayohat pnevmatik aktuator siqilgan havo bilan boshqariladigan aktuatordir. Ichki uzatish mexanizmi orqali u pnevmatik energiyani burchakli aylanish harakatiga aylantiradi va shu bilan valfning ochilishi va yopilishiga erishadi.
Ushbu aktuator, asosan, shar klapanlari, kelebek klapanlar va vilkalar vanalari kabi burchak zarbasi klapanlarini boshqarish uchun ishlatiladi. U ixcham tuzilishga, barqaror ishlashga va tezkor javobga ega bo'lib, uni sanoat avtomatlashtirilgan quvur liniyasi tizimlarida muhim boshqaruv qurilmasiga aylantiradi.

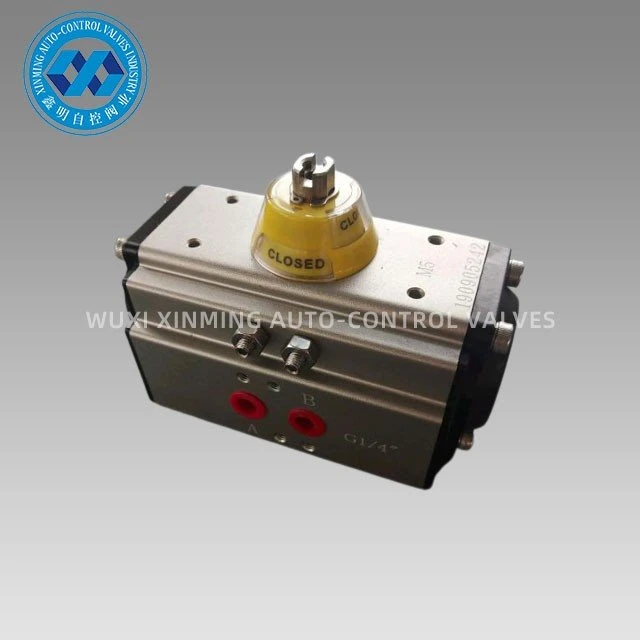

XM seriyali burchakli sayohat pnevmatik aktuatori kelebek klapanlarni, sharli klapanlarni va aylanish harakati bilan mashinalarni avtomatik boshqarish uchun ishlatiladi. Qattiq oksidlanish bilan ishlov berish bilan-quyma alyuminiy qotishmali qoʻsh-parchali pistonlar aylanish burchagi aniqligi va xizmat muddatini yaxshilaydi. Qattiq oksidlanishga ega bo'lgan aktuator korpusi tirnalishni samarali oldini oladi.
Mahsulot spetsifikatsiyalari
|
Mahsulot nomi |
Burchakli sayohat pnevmatik aktuator |
|
Material |
Zanglamaydigan po'lat / alyuminiy qotishmasi |
|
Sertifikat |
ISO9001: 2015, Idoralar, ATEX, SIL3 |
|
Funktsiya |
ON / OFF |
|
Ilova |
Avtomatlashtirish Ball valve, Avtomatlashtirish Butterfly valve |
|
Harorat diapazoni |
-40-150 daraja |
|
Yetkazib berish vaqti |
odatda 7 kun ichida. |
|
Yuk tashish porti |
Shanxay, Ningbo va boshqalar. |
|
Paket tafsilotlari |
Har bir karton ichida, kontrplak qutisi (okean jo'natma) yoki pallet (havo orqali jo'natish) tashqarisida |
|
Burilish burchagi |
0 ~ 90 daraja / 0 ~ 120 daraja / 0 ~ 180 daraja |
|
Tuzilishi |
tokchali va pinionli aylanuvchi aktuator |
|
Yuzaki ishlov berish |
qattiq anodizatsiya |
|
Ishlash harorati |
Oddiy harorat: -20 daraja ~ 80 daraja (-4 daraja F ~ 176 daraja F) |
|
Ulanish |
NAMUR, ISO5211 va DIN3337 |
|
Qopqoq rangi |
moslashtirilgan qo'llab-quvvatlash |
|
Turi |
ikki tomonlama harakat va bitta harakat |
|
Ko'rsatkich |
Moslashtirilgan qo'llab-quvvatlash |
|
Aksessuarlar o'rnating |
Limit kaliti qutisi / Solenoid klapan / vana joylashuvi va boshqalar. |
|
vana aksessuarlari |
Vites qutisini qo'lda bekor qilish |
|
Piston |
Qattiq anodizatsiya |
|
O'rta |
Suv, moy, havo yoki korroziy muhit |
|
Model |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Ta'minot qobiliyati
Bizda yetarlicha standart modellar mavjud va ularni tezda yetkazib bera olamiz.
OEM/ODM moslashuvini qo‘llab-quvvatlaydi, kichik{0}}partiyali moslashtirilgan ishlab chiqarish 7 kun ichida eng tez yakunlanadi.
Qadoqlash va yetkazib berish
Qadoqlash detali:
1). ichida ko'pikli qadoqlangan alohida karton
2) okeanga jo'natish uchun kontrplak qutisi
3) Havo jo'natish uchun kontrplak sxemasidan
Ketish porti: Shanxay, Xitoy
Bajarish vaqti:
|
Miqdori (birlik) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Vaqt (kun) |
Stokdagi tovarlar |
7 |
20 |
Muzokaralar olib borish uchun |
Afzallik
Jarayonning aniqligi va xizmat muddatini ta'minlash uchun barcha jarayon-bir martalik-CNC tomonidan shakllantiriladi.

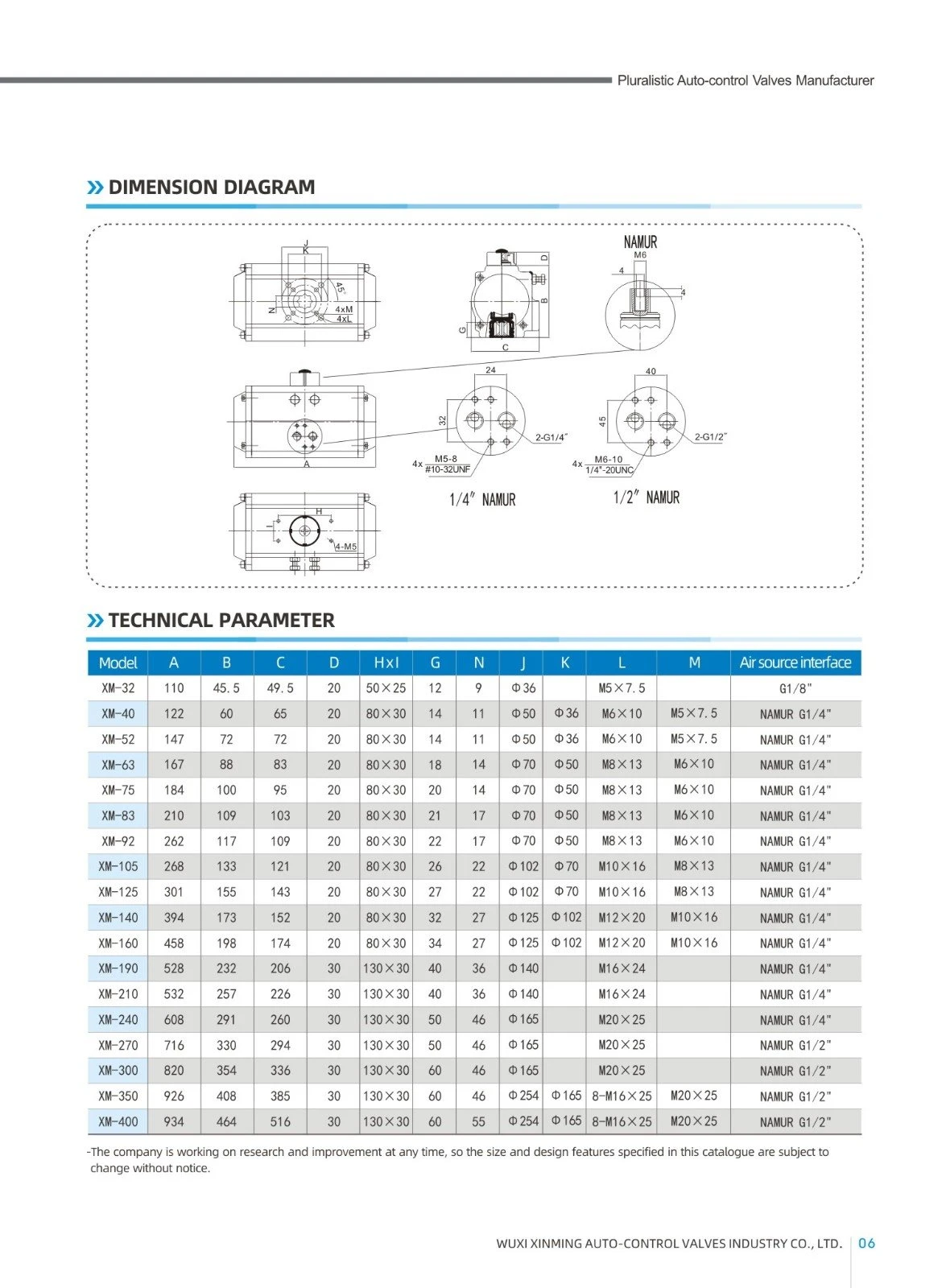

Burchakli sayohat pnevmatik aktuator o'lchamlari
XM IKKITA ETKARLI AKTUATOR CHIKARISH MORT JADVAL
|
Model |
Kirish havo bosimi (birlik: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Havo bosimining chiqish momenti (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
