Kooperativ ish printsipi
Boshqarish havolasi:
PLC / boshqaruvchi → solenoid valerel elektr stantsiyasi → siqilgan havo kanalini almashtirish → pnevmatik aktuator harakati (ON / OFF / OFF / ROSIT).
Oddiy jarayon:
Solenoid Valve kuchga ega bo'lib, gaz yo'lini o'zgartiradi, siqilgan havo aktuator kamerasiga kiradi;
Bosim piston / diafragmani mexanik joylashuvga olib keladi;
Quvvat etishmovchiligidan keyin solenoid valfi qayta tiklanadi, gaz zaryadsizlanadi va aktuator dastlabki holatiga qaytadi (bahor qaytarilishi yoki teskari gaz ta'minoti).
Asosiy tuzilma dizayni
Solenoid Valvi bo'limi
Valve organ turi:
Ikki pozitsiyaning ikki pozitsiyasi (2/3): Yagona aktyorlikli silindrni boshqarish (bitta qabul qilish + chiqindi).
Ikki pog'onali besh yo'l (2/5): Ikkita aktyorlik varaqli silindrlar (ikki tomonlama qabul qilish + dumaloq chiqindi).
Haydash rejimi:
To'g'ridan-to'g'ri harakat: kichik oqim to'g'ridan-to'g'ri drayver (yuqori chastotali ishlash uchun mos keladigan tezkor javob).
Uchuvchi: Havo bosimiga yordam berildi (katta oqim, yuqori bosim stsenariylari).
Maxsus dizayn:
Yonuvchan muhitlar uchun portlashsiz paltolar (ATEX sertifikatlangan);
Batareya hayotini kengaytirish uchun kam quvvat sarf (0 ~ 1w);
Qo'lda favqulodda tugmani bosing (elektr yo'lini uzatilgan bo'lsa, gaz yo'lini o'zgartirishga majbur qilinishi mumkin).
Aktuator bilan mos keladigan
Interface Standard: Tez gaz ulanishini ta'minlash uchun ISO 15407 yoki NFPA xususiyatlari bilan uchrashadi.
Oqim mosligi: Valve CV qiymati aktuatorning tezligi talablariga javob berishi kerak.

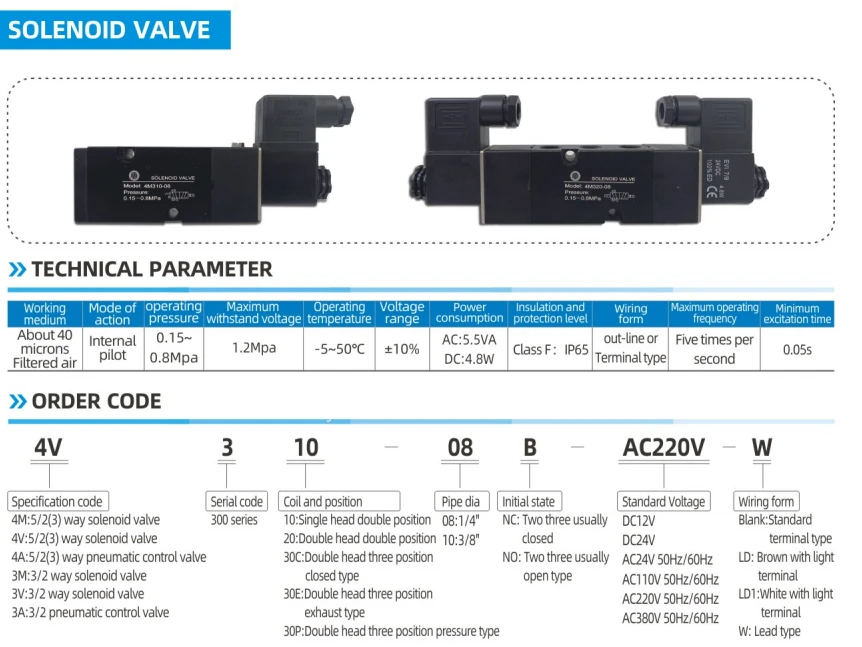

Asosiy ishlash parametrlari
Voltajning muvofiqligi: DC 24V (sanoatda keng tarqalgan), AC 220V (yuqori quvvatli stsenariy).
Javob vaqti: 50 mlrd. So'mdan kam yoki unga teng (yuqori tezlik valfi aktuator chastotasiga ta'sir ko'rsatadigan 10mga etadi).
Ishlash bosimi oralig'i: {{0}}}}}}} ~ 1.0mpa (umumiy tur), yuqori bosimli valfni qo'llab-quvvatlash 10MPA.
Himoya sinfi: Qattiq mehnat sharoitlariga mos keladigan IP65 (changga chidamli va suv o'tkazmaydigan).
Tsikl hayoti: 10 million martadan katta yoki unga teng (yuqori ishonchlilikning yuqori darajadagi sanoat dizayni).
Oddiy dastur stsenariylari
Avtomatik boshqarish:
Yog'li quvur liniyasini masofadan turib ochish va yopish;
Kimyoviy o'simliklardagi tartibga solish klapanlarini aniq oqimini boshqarish.
Mexanik harakatlar drayveri:
Avtomatik ishlab chiqarish liniyasi Clple tsilindr qisilishi;
Qadoqlash texnikasini moddiy surish va joylashtirish.
Xavfsizlik markazi tizimi:
Favqulodda yopilish (ESD) paytida havo ta'minotini tezda kesib tashlang;
Yong'in vanvining pnevmatik yopilishi.
