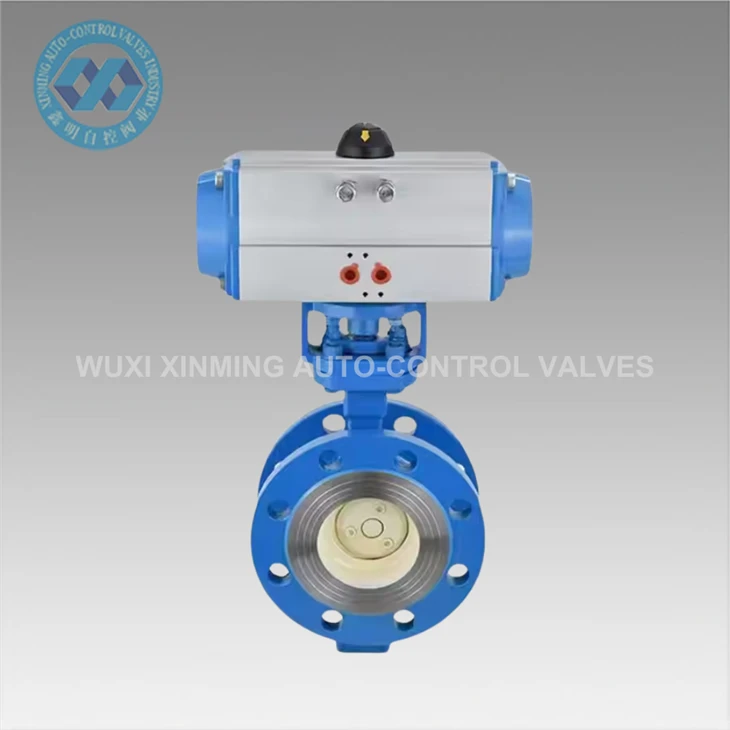

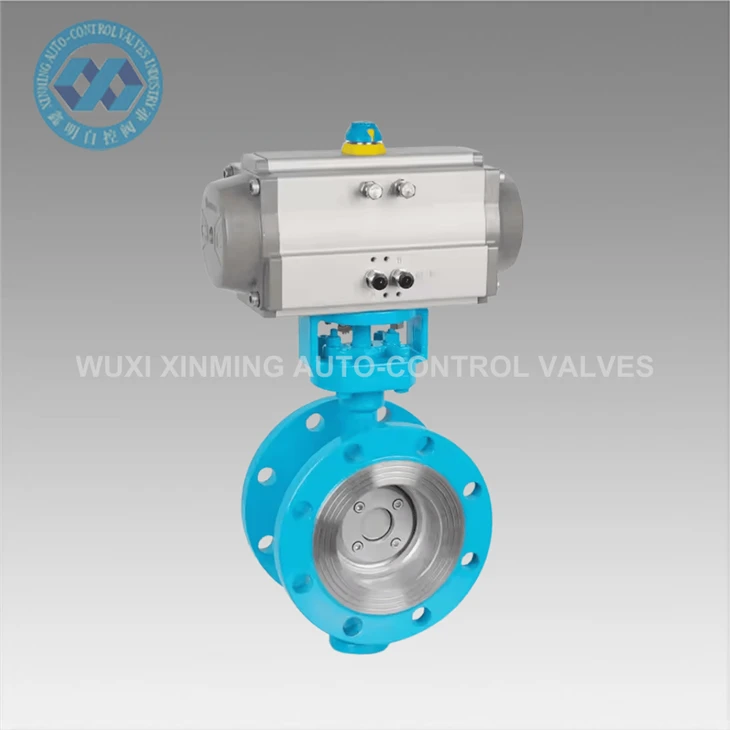

Pnevmatik flanesli kelebek klapan o'ziga xos pnevmatik kelebek klapan turiga tegishli. Uning valf tanasining ikkala uchida gardishlar mavjud. Bu gardishlar murvat yordamida quvur gardishlariga mahkamlanadi. Ushbu dizayn uni mukammal muhrlash va yuqori bosimga - ko'tarish qobiliyati bilan ta'minlaydi. Natijada, u o'rtacha - dan - gacha yuqori bosim, katta quvur diametrlari yoki qattiq muhrlanish talablari mavjud bo'lgan sanoat quvurlari tizimlarida keng qo'llanilishini topadi.
Asosiy xususiyatlar
Flanjli ulanish: Vana korpusining ikkala uchida standart gardishlar (GB, ANSI, DIN va boshqalar) mavjud. U quvur troyniklariga murvatlar orqali ulanadi va muhrlangan qistirmalari (rezina, metall yara qistirmalari) interfeysning mahkamligini ta'minlaydi. Afzalliklari: Yuqori - bosim (PN16–PN40) va katta - diametrli (DN50–DN2000) stsenariylari uchun javob beradi. U tebranish va bo'shashishga chidamli, qismlarga ajratish va parvarish qilish oson.
Pnevmatik aktuator: U bitta - ta'sirli (bahorli qaytish) yoki ikki - ta'sirli (ikki - tomonlama pnevmatik boshqaruv) silindr bilan jihozlangan bo'lib, u katta chiqish momentiga ega va valf plitasini 0 darajadan 90 darajagacha aylantirishi mumkin. Aqlli pozitsioner (masalan, IP67 himoya darajasi bilan) ixtiyoriy ravishda ochilishni aniq sozlash uchun 4–20 mA signallarni yoki avtobus aloqasini (PROFIBUS, HART) qo'llab-quvvatlaydigan sozlanishi mumkin.
Plomba dizayni
Yumshoq muhrlanish: Vana o'rindiqlari EPDM yoki NBR kauchukdan tayyorlangan bo'lib, ular normal - harorat (-20~120 daraja) va korroziy bo'lmagan muhitlar (suv, havo, moylar) uchun mos keladi. Oqish darajasi VI sinfga etadi (nol oqish).
Qattiq muhr: zanglamaydigan po'latdan + grafit qoplamasidan yoki metalldan - dan -gacha metall plomba qo'llaniladi, ular yuqori haroratlarga (425 darajadan kam yoki unga teng), yuqori bosimga va zarracha muhitga (bug ', chang kabi) bardosh bera oladi.
